กล่องเกียร์ของดาวเคราะห์: คู่มือเชิงลึกเกี่ยวกับประเภทแอปพลิเคชันและผลประโยชน์

I. บทนำสู่กระปุกเกียร์ดาวเคราะห์

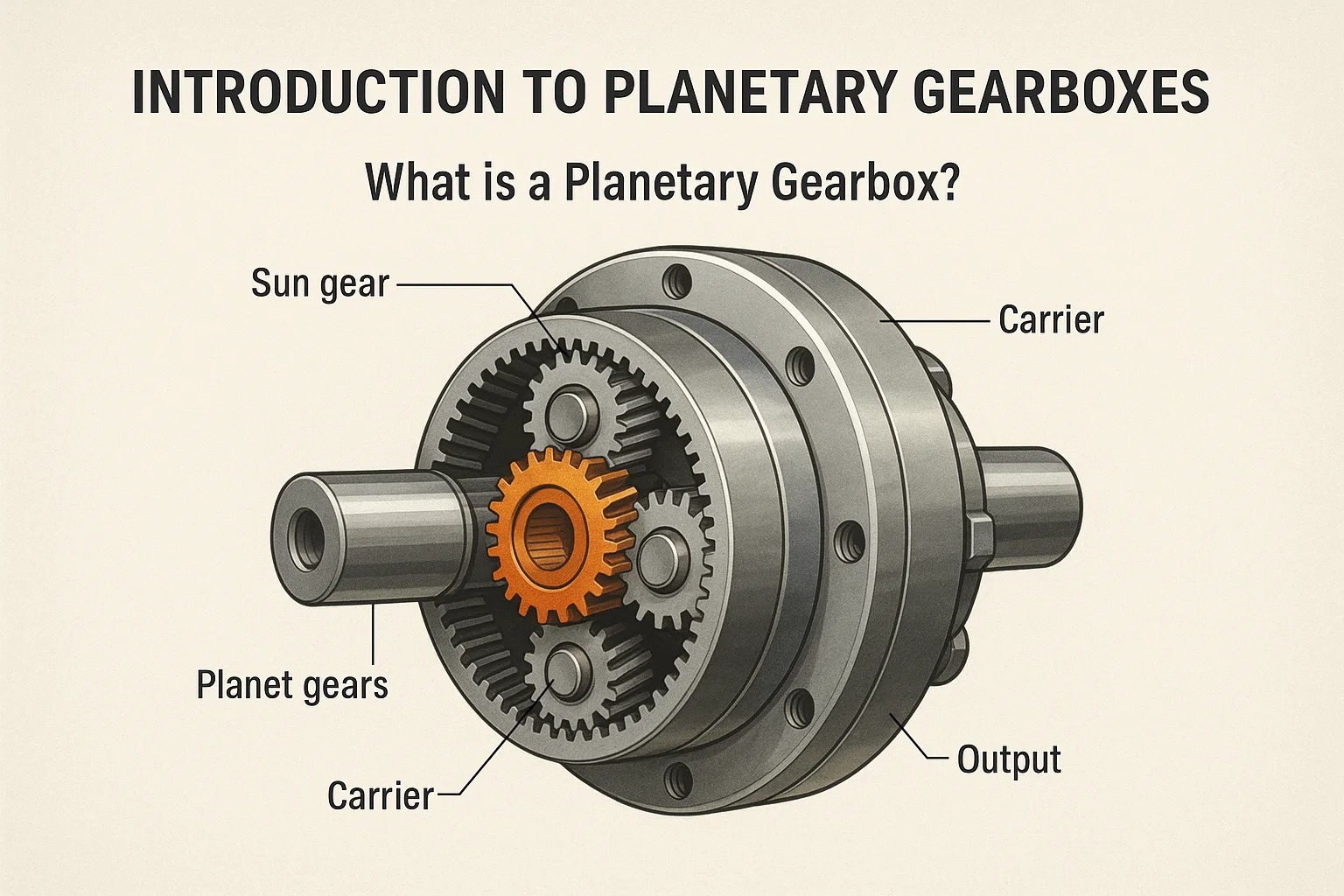

1. กล่องเกียร์ดาวเคราะห์คืออะไร?

กล่องเกียร์ดาวเคราะห์หรือที่รู้จักกันในชื่อ EPฉันcyclฉันc GeaRbox เป็นระบบเกียร์ที่มีความซับซ้อนซึ่งโดดเด่นด้วยการจัดเรียงเกียร์ที่เป็นเอกลักษณ์ ซึ่งแตกต่างจากกล่องเกียร์เพลาคู่ขนานแบบดั้งเดิมกล่องเกียร์ของดาวเคราะห์ประกอบด้วยเกียร์ "ดวงอาทิตย์" ส่วนกลางเกียร์ "วงแหวน" ด้านนอก (เกียร์ภายใน- และเกียร์ "ดาวเคราะห์" หลายตัวที่หมุนรอบเกียร์ดวงอาทิตย์ในขณะที่ติดตั้งทั้งดวงอาทิตย์และวงแหวน เกียร์ดาวเคราะห์เหล่านี้มักจะติดตั้งบน "ผู้ให้บริการ" ที่เคลื่อนย้ายได้ซึ่งกำหนดการเคลื่อนไหวของวงโคจรของพวกเขา การจัดเรียงแบบศูนย์กลางนี้ช่วยให้การกระจายโหลดที่มีประสิทธิภาพในหลาย ๆ เฟืองซึ่งนำไปสู่คุณสมบัติประสิทธิภาพที่ยอดเยี่ยม ฟังก์ชั่นหลักของกล่องเกียร์ดาวเคราะห์คือการให้การคูณแรงบิดที่สำคัญและการลดความเร็วในพื้นที่ขนาดกะทัดรัดอย่างน่าทึ่ง

2. ประวัติโดยย่อและวิวัฒนาการ

หลักการพื้นฐานที่อยู่เบื้องหลังการใส่เกียร์ ePฉันcyclฉันc สามารถย้อนกลับไปสู่สมัยโบราณโดยมีการใช้งานก่อนหน้านี้ในนาฬิกาดาราศาสตร์และอุปกรณ์เครื่องจักรกลที่ซับซ้อนอื่น ๆ อย่างไรก็ตามกระปุกเกียร์ดาวเคราะห์ที่ทันสมัยอย่างที่เรารู้ในทุกวันนี้เริ่มเป็นรูปเป็นร่างด้วยการถือกำเนิดของอุตสาหกรรมและความต้องการที่เพิ่มขึ้นสำหรับโซลูชั่นการส่งพลังงานที่ทรงพลัง แต่กะทัดรัด

การออกแบบเกียร์ของดาวเคราะห์ก่อนมักจะซับซ้อนในการผลิตและมีแนวโน้มที่จะเกิดปัญหาที่เกี่ยวข้องกับการกระจายโหลดและการสึกหรอ ความก้าวหน้าที่สำคัญในด้านวิทยาศาสตร์วัสดุการตัดเฉือนที่แม่นยำและเรขาคณิตเกียร์ได้นำไปสู่กระปุกเกียร์ดาวเคราะห์ที่มีประสิทธิภาพสูงเชื่อถือได้และทนทานในปัจจุบัน วิวัฒนาการได้เห็นการเปลี่ยนแปลงจากการออกแบบพื้นฐานไปสู่ระบบวิศวกรรมที่มีความสามารถในการจัดการกับแรงบิดอันยิ่งใหญ่ทำงานด้วยความเร็วสูงและอดทนต่อสภาพแวดล้อมที่รุนแรง การพัฒนาน้ำมันหล่อลื่นขั้นสูงและเทคโนโลยีการปิดผนึกได้เพิ่มประสิทธิภาพและอายุการใช้งานเพิ่มเติม วันนี้การออกแบบโดยใช้คอมพิวเตอร์ช่วย (CAD- และการวิเคราะห์องค์ประกอบ จำกัด (FEA- มีบทบาทสำคัญในการปรับแต่งการออกแบบกล่องเกียร์ของดาวเคราะห์สำหรับแอพพลิเคชั่นที่เฉพาะเจาะจงผลักดันขอบเขตของความสามารถของพวกเขา

3. ข้อดีของกล่องเกียร์ดาวเคราะห์

กล่องเกียร์ของดาวเคราะห์นำเสนอชุดข้อดีที่น่าสนใจซึ่งทำให้พวกเขาเป็นตัวเลือกที่ต้องการในอุตสาหกรรมที่หลากหลาย การออกแบบที่เป็นเอกลักษณ์ของพวกเขาให้ประโยชน์ที่สำคัญหลายประการ-

• ความหนาแน่นแรงบิดสูง: บางทีข้อได้เปรียบที่สำคัญที่สุดคือความสามารถในการส่งแรงบิดสูงมากภายในปริมาณที่ค่อนข้างเล็ก นี่เป็นเพราะความสามารถในการแชร์โหลดระหว่างเกียร์ดาวเคราะห์หลายตัวคูณพื้นที่สัมผัสและการกระจายความเครียดได้อย่างมีประสิทธิภาพ
• ขนาดกะทัดรัด: การจัดเรียงแบบศูนย์กลางของเกียร์ช่วยให้การออกแบบที่มีขนาดกะทัดรัดและประหยัดพื้นที่ สิ่งนี้มีความสำคัญในการใช้งานที่พื้นที่มีระดับพรีเมี่ยมเช่นหุ่นยนต์การบินและอวกาศและเครื่องจักรแบบพกพา
• ประสิทธิภาพสูง: กล่องเกียร์ของดาวเคราะห์มีชื่อเสียงในด้านประสิทธิภาพการส่งกำลังสูงซึ่งมักจะเกิน 95% ในระยะเดียว นี่เป็นผลมาจากการสัมผัสการกลิ้งอย่างบริสุทธิ์ระหว่างฟันเกียร์ซึ่งช่วยลดการสูญเสียแรงเสียดทานเมื่อเทียบกับการจัดเตรียมเกียร์อื่น ๆ
• ความแม่นยำและความแข็งแกร่งของตำแหน่งที่ยอดเยี่ยม: การกระจายโหลดที่สมดุลและการก่อสร้างเกียร์ของดาวเคราะห์อย่างเข้มงวดมีส่วนทำให้เกิดฟันเฟืองน้อยที่สุด (การเล่นระหว่างเกียร์ meShing) และความแข็งแรงบิดสูง สิ่งนี้ทำให้เหมาะสำหรับการใช้งานที่ต้องใช้การควบคุมการเคลื่อนไหวที่แม่นยำเช่นระบบอัตโนมัติอุตสาหกรรมและหุ่นยนต์
• เสียงรบกวนและการสั่นสะเทือนต่ำ: จุดติดต่อหลายจุดและส่วนประกอบการหมุนที่สมดุลในกล่องเกียร์ดาวเคราะห์นำไปสู่การทำงานที่ราบรื่นขึ้นและลดระดับเสียงรบกวนและการสั่นสะเทือนเมื่อเทียบกับกระปุกเกียร์ธรรมดา
• อัตราส่วนเกียร์อเนกประสงค์: ด้วยการเปลี่ยนแปลงจำนวนฟันบนดวงอาทิตย์ดาวเคราะห์และเฟืองวงแหวนและโดยการซ้อนหลายขั้นตอนสามารถลดอัตราส่วนการลดลงได้หลากหลาย
• การจัดเรียงเพลาโคแอกเซียล: ทั้งเพลาอินพุตและเอาต์พุตมักจะเป็นโคแอกเซียลการออกแบบเครื่องจักรและการรวมเข้าด้วยกัน สิ่งนี้ไม่จำเป็นต้องใช้เพลาชดเชยและความซับซ้อนในการติดตั้งที่เกี่ยวข้อง
• ความทนทานและอายุการใช้งานที่ยาวนาน: ด้วยการหล่อลื่นและการบำรุงรักษาที่เหมาะสมความสามารถในการออกแบบที่แข็งแกร่งและความสามารถในการแชร์โหลดของกระปุกเกียร์ดาวเคราะห์มีส่วนทำให้อายุการใช้งานที่ยาวนานขึ้นแม้ภายใต้เงื่อนไขที่ต้องการ

ข้อได้เปรียบเหล่านี้ทำให้กระปุกเกียร์ดาวเคราะห์เป็นส่วนประกอบที่ขาดไม่ได้ในระบบเครื่องจักรกลที่ทันสมัยจำนวนมากการขับเคลื่อนนวัตกรรมและประสิทธิภาพในอุตสาหกรรม

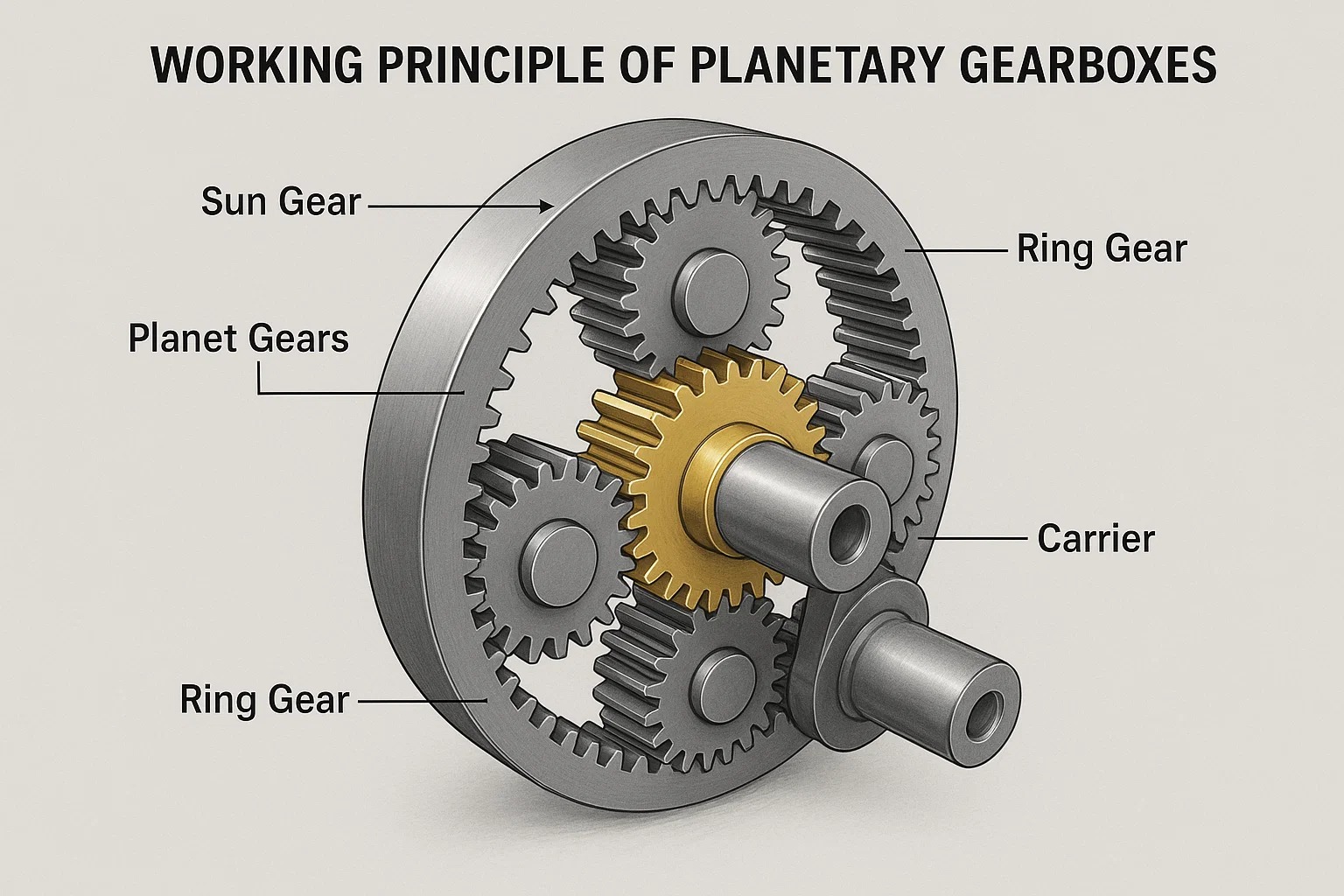

ii. หลักการทำงานของกล่องเกียร์ดาวเคราะห์

ประสิทธิภาพที่น่าทึ่งของกล่องเกียร์ดาวเคราะห์เกิดจากการกำหนดค่าภายในที่ชาญฉลาดและวิธีการที่ส่วนประกอบของมันมีการโต้ตอบ การทำความเข้าใจกลไกนี้เป็นกุญแจสำคัญในการชื่นชมยูทิลิตี้ที่แพร่หลาย

1. ส่วนประกอบ: อุปกรณ์ดวงอาทิตย์, Planet GeaRS, วงแหวน, ผู้ให้บริการ

กล่องเกียร์ทั่วไปของดาวเคราะห์ในรูปแบบพื้นฐานที่สุดประกอบด้วยองค์ประกอบพื้นฐานสี่ประการแต่ละรายการมีบทบาทสำคัญในกระบวนการส่งกำลัง:

• Sun GeaR: นี่คืออุปกรณ์กลางที่คล้ายคลึงกับดวงอาทิตย์ในระบบสุริยะของเรา (ดังนั้นชื่อ "ดาวเคราะห์") โดยปกติแล้วจะเป็นเฟืองอินพุตในการกำหนดค่าการลดความเร็วหรือเฟืองเอาต์พุตในการกำหนดค่าเพิ่มความเร็ว มันตาข่ายภายนอกด้วยเกียร์ดาวเคราะห์
• Planet GeaRS: โดยทั่วไปแล้วจะเป็นเกียร์สองตัวขึ้นไปที่โคจรรอบเกียร์ดวงอาทิตย์กลาง พวกเขาตาข่ายกับทั้งเกียร์ดวงอาทิตย์และฟันภายในของเกียร์วงแหวน เกียร์ดาวเคราะห์มีหน้าที่ในการแจกจ่ายโหลดและส่งกำลังจากเกียร์ดวงอาทิตย์ไปยังเกียร์วงแหวนหรือผู้ให้บริการหรือในทางกลับกัน จำนวนเกียร์ดาวเคราะห์มีผลต่อความสามารถในการรับน้ำหนักและความสมดุลของระบบ
• วงแหวนเฟือง (เกียร์ / เกียร์ภายใน): นี่คือเกียร์ภายนอกที่มีฟันภายในที่ตาข่ายกับเกียร์ดาวเคราะห์ มันห่อหุ้มเกียร์ดวงอาทิตย์และดาวเคราะห์ เฟืองวงแหวนสามารถอยู่กับที่ทำหน้าที่เป็นสมาชิกปฏิกิริยาหรือสามารถขับเคลื่อนหรือให้เอาต์พุต ฟันภายในของมันให้พื้นผิวสัมผัสที่มั่นคงและแข็งแรงสำหรับเกียร์ดาวเคราะห์
• ผู้ให้บริการ (Planet Carrier / ARM): นี่คือองค์ประกอบโครงสร้างที่ถือเกียร์ดาวเคราะห์ในสถานที่และรักษาระยะห่างรอบเกียร์ของดวงอาทิตย์ โดยทั่วไปแล้วเกียร์ของดาวเคราะห์จะติดตั้งบนเพลาที่จับจ้องไปที่ผู้ให้บริการทำให้พวกเขาสามารถหมุนบนแกนของตัวเองในขณะที่หมุนรอบเกียร์ดวงอาทิตย์พร้อมกัน ผู้ให้บริการสามารถทำหน้าที่เป็นอินพุตเอาต์พุตหรือส่วนประกอบที่อยู่กับที่ขึ้นอยู่กับการกำหนดค่า kinematic ที่ต้องการ

การจัดเรียงโคแอกเชียลที่ไม่เหมือนใครของเกียร์ช่วยให้รถไฟเกียร์ทั้งหมดสามารถอยู่ภายในปลอกทรงกระบอกขนาดกะทัดรัดซึ่งเป็นข้อได้เปรียบในการออกแบบที่สำคัญ

2. เกียร์โต้ตอบอย่างไร

การทำงานร่วมกันของส่วนประกอบทั้งสี่เหล่านี้จะกำหนดการลดความเร็วของกล่องเกียร์การคูณแรงบิดและทิศทางของการหมุน หลักการปฏิบัติงานขึ้นอยู่กับการแก้ไขหนึ่งในสามส่วนประกอบหลักที่หมุนได้ (ดวงอาทิตย์ผู้ให้บริการหรือเฟืองวงแหวน) จากนั้นใช้อีกส่วนหนึ่งเป็นอินพุตและส่วนที่สามเป็นเอาต์พุต

ลองพิจารณาการกำหนดค่าที่พบบ่อยที่สุดสำหรับการลดความเร็ว:

• ป้อนข้อมูล: ที่ Sun Gear โดยทั่วไปแล้วจะขับเคลื่อนด้วยมอเตอร์
• อยู่กับที่: ที่ Ring Gear ได้รับการแก้ไข (ป้องกันไม่ให้หมุน)
• เอาท์พุท: ที่ Carrier กลายเป็นเพลาเอาท์พุท

ในการตั้งค่านี้:

1. เมื่อเกียร์ของดวงอาทิตย์หมุนมันจะขับเกียร์ดาวเคราะห์
2. เนื่องจากเกียร์ของดาวเคราะห์ก็มีการเชื่อมโยงกับ อยู่กับที่ อุปกรณ์แหวนพวกเขาถูกบังคับให้ "เดิน" หรือม้วนไปตามด้านในของเฟืองวงแหวน
3. การเคลื่อนไหวแบบกลิ้งนี้ทำให้เกียร์ของดาวเคราะห์จะโคจรรอบเกียร์ดวงอาทิตย์ ผู้ให้บริการ กับพวกเขา
4. เนื่องจากเกียร์ของดาวเคราะห์กำลังกลิ้งและโคจรอยู่ผู้ให้บริการจึงหมุนด้วยความเร็วที่ช้ากว่าเกียร์ดวงอาทิตย์อินพุตลดความเร็วและเพิ่มแรงบิด

การกำหนดค่าอื่น ๆ เป็นไปได้:

• ผู้ให้บริการคงที่: หากผู้ให้บริการอยู่กับที่ระบบจะทำหน้าที่เป็นการลดเกียร์มาตรฐานที่ดวงอาทิตย์ขับดาวเคราะห์ซึ่งจะขับเฟืองวงแหวน การจัดเรียงนี้สามารถใช้สำหรับการลดความเร็วหรือเพิ่มขึ้นบ่อยครั้งด้วยทิศทางการส่งออกที่แตกต่างกัน
• คงที่ Sun Gear: หากเกียร์ของดวงอาทิตย์อยู่กับที่และเกียร์วงแหวนจะถูกขับเคลื่อน (อินพุต) ผู้ให้บริการสามารถกลายเป็นเอาต์พุตส่งผลให้อัตราส่วนการลดลงที่แตกต่างกัน

ความงามของการออกแบบดาวเคราะห์อยู่ในความสามารถในการกระจายโหลดไปยังเกียร์ดาวเคราะห์หลายตัว เกียร์ดาวเคราะห์แต่ละอันมีส่วนหนึ่งของแรงบิดทั้งหมดที่นำไปสู่:

• ความสามารถในการโหลดเพิ่มขึ้น: โหลดถูกใช้ร่วมกันดังนั้นฟันเกียร์แต่ละตัวจะมีความเครียดน้อยลงเมื่อเทียบกับรถไฟเกียร์ธรรมดาที่โหลดทั้งหมดจะถูกส่งผ่านจุดตาข่ายเดียว
• การทำงานที่ราบรื่นขึ้น: จุดติดต่อหลายจุดลดการสั่นสะเทือนและเสียงรบกวน
• ประสิทธิภาพที่มากขึ้น: การกระทำที่บริสุทธิ์ระหว่างเกียร์ช่วยลดแรงเสียดทานแบบเลื่อน

3. การคำนวณอัตราส่วนเกียร์

อัตราส่วนเกียร์ (i) ของกระปุกเกียร์ดาวเคราะห์ขึ้นอยู่กับส่วนประกอบที่ได้รับการแก้ไขอินพุตและเอาต์พุตรวมถึงจำนวนฟันบนเกียร์ดวงอาทิตย์ ( Z S ), แหวนเกียร์ ( Z r ) และเกียร์ดาวเคราะห์ ( Z p - ในขณะที่จำนวนเกียร์ดาวเคราะห์ ( n p ) ส่งผลกระทบต่อความสามารถในการโหลดมันไม่ได้มีอิทธิพลโดยตรง อัตราส่วน ตัวเอง

ลองพิจารณาการกำหนดค่าที่พบบ่อยที่สุดที่ เกียร์แหวนได้รับการแก้ไขแล้ว (นิ่ง) , Sun Gear เป็นอินพุต และ ผู้ให้บริการคือเอาต์พุต .

สูตรสำหรับอัตราส่วนเกียร์ (I) ในการกำหนดค่าทั่วไปนี้ (ความเร็วอินพุต / ความเร็วเอาต์พุต) คือ:

i - 1 Z r / Z S

ที่ไหน:

• Z r - จำนวนฟันบนเฟืองวงแหวน
• Z S - จำนวนฟันบนเกียร์ดวงอาทิตย์

ตัวอย่าง: หากกล่องเกียร์ของดาวเคราะห์มีอุปกรณ์ดวงอาทิตย์ที่มีฟัน 20 ซี่ ( Z s - 20 ) และอุปกรณ์วงแหวน 80 ซี่ ( Z r - 80 ) และเฟืองวงแหวนได้รับการแก้ไขแล้ว:

i - 1 80/20 - 1 4 = 5

ซึ่งหมายความว่าสำหรับทุกการหมุนของเกียร์ดวงอาทิตย์อินพุตทุกครั้งผู้ให้บริการเอาท์พุทจะหมุน 1 ครั้ง ความเร็วจะลดลงด้วยปัจจัย 5 และแรงบิดจะถูกคูณด้วยปัจจัย 5 (ไม่สนใจการสูญเสียประสิทธิภาพ)

หมายเหตุสำคัญเกี่ยวกับอัตราส่วนเกียร์:

• สำหรับกระปุกเกียร์ดาวเคราะห์หลายขั้นตอนอัตราส่วนเกียร์โดยรวมเป็นผลมาจากอัตราส่วนส่วนบุคคลของแต่ละขั้นตอน ตัวอย่างเช่นหากคุณมีสองขั้นตอนแต่ละครั้งจะมีอัตราส่วน 5: 1 อัตราส่วนทั้งหมดจะเป็น 5 5 = 25 : 1 .
• การกำหนดค่าอื่น ๆ (เช่นดวงอาทิตย์คงที่, แหวนอินพุต, ผู้ให้บริการเอาต์พุต) มีสูตรอัตราส่วนที่แตกต่างกัน สูตรทั่วไปที่ได้มาจากสมการวิลลิสเป็นเครื่องมือที่ทรงพลังสำหรับการคำนวณอัตราส่วนในรถไฟเกียร์ epicyclic ทั้งหมด

การทำความเข้าใจส่วนประกอบพื้นฐานเหล่านี้และการโต้ตอบแบบไดนามิกของพวกเขาเป็นสิ่งสำคัญสำหรับทั้งการออกแบบและการเลือกกล่องเกียร์ดาวเคราะห์สำหรับแอปพลิเคชันเฉพาะ

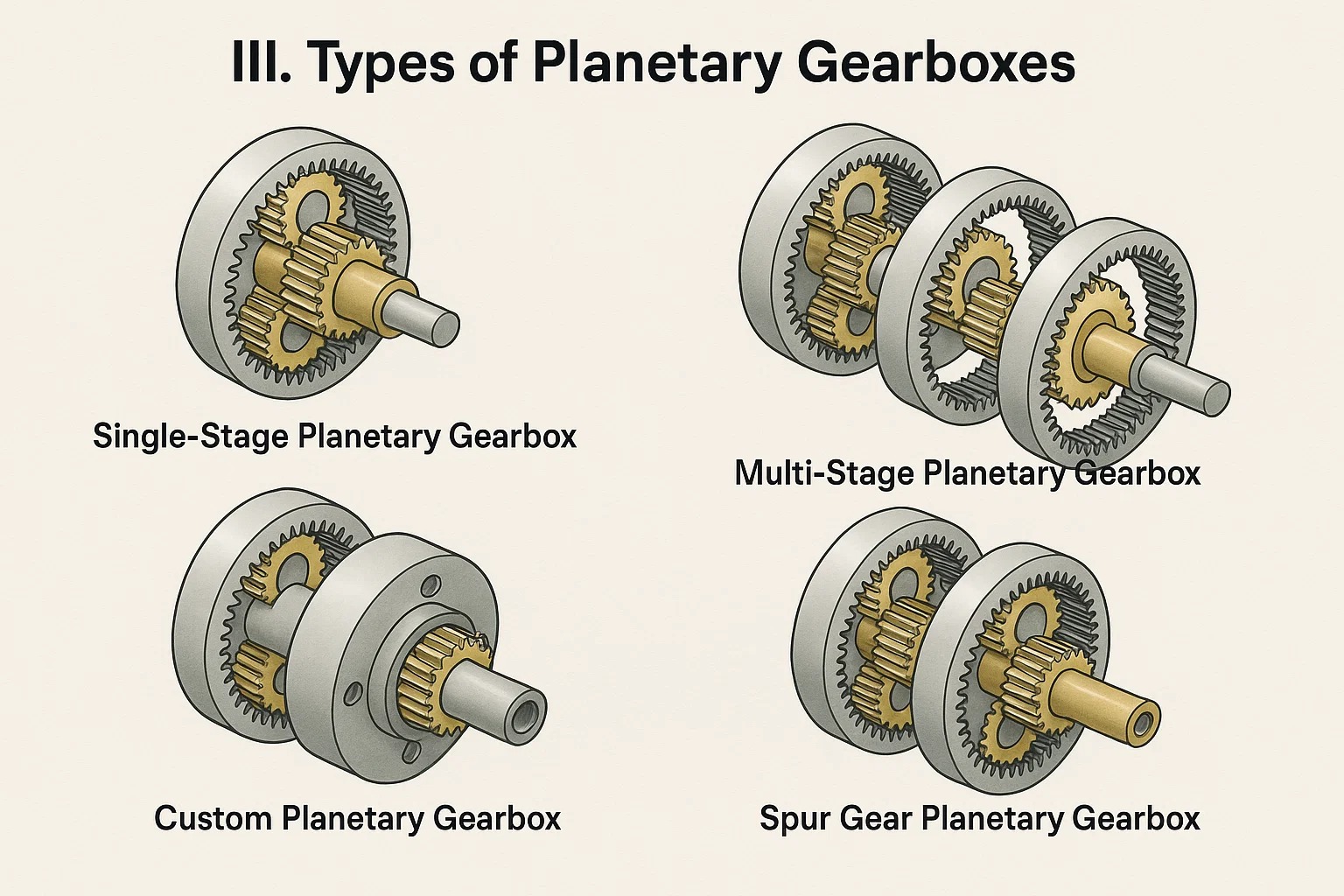

iii. ประเภทของกล่องเกียร์ดาวเคราะห์

ในขณะที่ส่วนประกอบพื้นฐานของกล่องเกียร์ดาวเคราะห์ยังคงสอดคล้องกัน (ดวงอาทิตย์, ดาวเคราะห์, แหวน, ผู้ให้บริการ), การเปลี่ยนแปลงในการจัดเรียงจำนวนขั้นตอนและประเภทของเกียร์ที่ใช้นำไปสู่การกำหนดค่าที่แตกต่างกัน

1. กล่องเกียร์ดาวเคราะห์ขั้นเดียว

กระปุกเกียร์ดาวเคราะห์ขั้นเดียวเป็นรูปแบบที่ง่ายที่สุดซึ่งประกอบด้วยชุดดวงอาทิตย์ดาวเคราะห์และวงแหวนหนึ่งชุดที่มีผู้ให้บริการที่สอดคล้องกัน

• โครงสร้าง: มันประกอบด้วยเกียร์ดวงอาทิตย์กลางหนึ่งเกียร์ดาวเคราะห์หลายตัวที่เต็มไปด้วยดวงอาทิตย์ผู้ให้บริการดาวเคราะห์ที่ถือเกียร์ดาวเคราะห์และเกียร์วงแหวนด้านนอกติดกับดาวเคราะห์
• การดำเนินการ: โดยทั่วไปแล้วกำลังไฟจะผ่านเกียร์ดวงอาทิตย์เฟืองวงแหวนจะถูกเก็บไว้กับที่และเอาท์พุทจะถูกนำมาจากตัวพา (สำหรับการลดความเร็ว)
• ลักษณะเฉพาะ:
  • ความกะทัดรัด: กะทัดรัดอย่างมากสำหรับอัตราส่วนการลดลง
  • ประสิทธิภาพ: ประสิทธิภาพสูงมากมักจะเกิน 97% สำหรับขั้นตอนเดียว
  • ช่วงอัตราส่วนที่ จำกัด : อัตราส่วนการลดการปฏิบัติสูงสุดสำหรับขั้นตอนเดียวนั้นมี จำกัด โดยทั่วไป (เช่นโดยทั่วไปจาก 3: 1 ถึงประมาณ 10: 1 หรือ 11: 1) การบรรลุอัตราส่วนที่สูงขึ้นในระยะเดียวจะต้องใช้เกียร์ดวงอาทิตย์ขนาดเล็กมากเมื่อเทียบกับอุปกรณ์วงแหวนซึ่งสามารถนำไปสู่ปัญหาเกี่ยวกับความแข็งแรงของฟันและจำนวนเกียร์ดาวเคราะห์ที่สามารถติดตั้งได้
  • แอปพลิเคชัน: เหมาะอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการการลดความเร็วปานกลางความหนาแน่นแรงบิดสูงและการควบคุมการเคลื่อนไหวที่แม่นยำในรอยเท้าขนาดเล็กเช่นหุ่นยนต์ขนาดเล็กแอปพลิเคชัน servomotหรือ และสายการประกอบอัตโนมัติ

2. กล่องเกียร์ดาวเคราะห์หลายขั้นตอน

เมื่อต้องการอัตราส่วนการลดลงที่สูงขึ้นหรือเมื่อจำเป็นต้องใช้ความเร็วในการส่งออกที่เฉพาะเจาะจงมากซึ่งขั้นตอนเดียวไม่สามารถให้ได้อย่างมีประสิทธิภาพขั้นตอนของดาวเคราะห์หลายแห่งจะรวมกันเป็นอนุกรม

• โครงสร้าง: กล่องเกียร์ดาวเคราะห์หลายขั้นตอนประกอบด้วยชุดเกียร์ดาวเคราะห์ดวงเดียวสองชุดขึ้นไปที่เชื่อมต่อตามลำดับ ผู้ให้บริการเอาท์พุทของขั้นตอนแรกมักจะทำหน้าที่เป็นเกียร์ดวงอาทิตย์อินพุตสำหรับขั้นตอนต่อไปหรือเพลากลางเชื่อมต่อขั้นตอน
• การดำเนินการ: อัตราส่วนเกียร์ทั้งหมดเป็นผลผลิตของแต่ละอัตราส่วนของแต่ละขั้นตอน ตัวอย่างเช่นกล่องเกียร์สองขั้นตอนที่มีอัตราส่วน 5: 1 ในขั้นตอนแรกและอัตราส่วน 4: 1 ในระยะที่สองจะให้อัตราส่วนโดยรวม 20: 1
• ลักษณะเฉพาะ:
  • อัตราส่วนการลดลงสูง: สามารถบรรลุอัตราส่วนเกียร์ที่สูงมาก (เช่นตั้งแต่ 15: 1 ถึงหลายร้อยหรือหลายพันต่อหนึ่ง)
  • เพิ่มความยาว: ความยาวโดยรวมของกระปุกเกียร์เพิ่มขึ้นตามจำนวนขั้นตอนแม้ว่ามันจะค่อนข้างกะทัดรัดเมื่อเทียบกับกล่องเกียร์เพลาขนานหลายขั้นตอนสำหรับอัตราส่วนที่เท่ากัน
  • ประสิทธิภาพลดลงเล็กน้อย: ในขณะที่แต่ละขั้นตอนมีประสิทธิภาพสูง แต่ก็มีการสูญเสียประสิทธิภาพเล็กน้อยในแต่ละขั้นตอนเพิ่มเติม อย่างไรก็ตามประสิทธิภาพโดยรวมโดยทั่วไปยังคงสูงมาก (เช่น 90-95% สำหรับหลายขั้นตอน)
  • แอปพลิเคชัน: ใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรมหนักกังหันลมระบบติดตามพลังงานแสงอาทิตย์หุ่นยนต์ขนาดใหญ่อุปกรณ์การก่อสร้างและที่ใดก็ได้แรงบิดสูงมากและความเร็วเอาท์พุทต่ำจำเป็นต้องใช้ในรูปแบบที่ค่อนข้างกะทัดรัด

3. กล่องเกียร์ดาวเคราะห์ที่กำหนดเอง

นอกเหนือจากหน่วยนอกชั้นวางมาตรฐานกล่องเกียร์ของดาวเคราะห์ที่กำหนดเองได้รับการออกแบบและผลิตเพื่อตอบสนองความต้องการแอปพลิเคชันที่เฉพาะเจาะจงและไม่ซ้ำกันซึ่งไม่สามารถทำได้โดยโซลูชันที่มีอยู่

• ข้อควรพิจารณาในการออกแบบ: การปรับแต่งอาจเกี่ยวข้องกับ:
  • อัตราส่วนเกียร์เฉพาะ: อัตราส่วนที่ไม่ได้มาตรฐานหรือสูงมาก/ต่ำ
  • วัสดุ: การใช้วัสดุพิเศษสำหรับอุณหภูมิสูงสภาพแวดล้อมการกัดกร่อนหรือการลดน้ำหนัก (เช่นแอปพลิเคชันการบินและอวกาศ)
  • การปิดผนึกและหล่อลื่น: โซลูชันสำหรับสภาพแวดล้อมสูญญากาศความต้องการเกรดอาหารหรือแอปพลิเคชันแรงดันสูง
  • การติดตั้งและการรวม: การออกแบบหน้าแปลนที่ไม่ซ้ำกันการกำหนดค่าเพลา (เพลากลวงเพลาที่มีการแยกมอเตอร์แบบรวม) หรือรูปร่างที่อยู่อาศัยให้พอดีกับพื้นที่ จำกัด
  • ฟันเฟือง: ความต้องการแบคแลชต่ำเป็นพิเศษสำหรับการควบคุมการเคลื่อนไหวที่แม่นยำ
  • เสียงรบกวน/การสั่นสะเทือน: การออกแบบการปรับเปลี่ยนสำหรับการทำงานที่เงียบมาก
  • วงจรหน้าที่และชีวิต: ออกแบบมาเพื่อชีวิตที่ยาวนานหรือรอบการโหลดที่เฉพาะเจาะจง
• ประโยชน์: ประสิทธิภาพที่ได้รับการปรับปรุงอย่างแม่นยำสำหรับแอปพลิเคชันที่ตั้งใจซึ่งมักจะนำไปสู่ประสิทธิภาพของระบบที่ดีขึ้นความน่าเชื่อถือและอายุยืน
• แอปพลิเคชัน: เครื่องมือทางวิทยาศาสตร์ที่มีความแม่นยำสูงการใช้งานด้านการป้องกันระบบการบินและอวกาศพิเศษเครื่องจักรอัตโนมัติตามความต้องการอุปกรณ์การแพทย์และอุปกรณ์อุตสาหกรรมเฉพาะที่โซลูชั่นมาตรฐานไม่เพียงพอ

4. Spur Gear Planetary Gearboxes

การจำแนกประเภทนี้หมายถึงประเภทของฟันที่ใช้บนดวงอาทิตย์ดาวเคราะห์และเฟืองแหวน เดือยเกียร์เป็นเกียร์ที่พบมากที่สุดและเป็นพื้นฐานที่สุด

• ลักษณะเฉพาะ:
  • ฟันตรง: ฟันตรงและขนานกับแกนของการหมุน
  • ความเรียบง่ายและคุ้มค่า: ง่ายและราคาไม่แพงกว่าการผลิตมากกว่าเกียร์เกลียว
  • ประสิทธิภาพสูง: ประสิทธิภาพที่ยอดเยี่ยมโดยเฉพาะอย่างยิ่งในระบบที่จัดตำแหน่งอย่างดี
  • โหลดรัศมี: สร้างแรงรัศมีเท่านั้น (ไม่มีแรงผลักดันตามแนวแกน)
  • เสียงรบกวน: อาจมีเสียงดังกว่าเกียร์ขดลวดโดยเฉพาะอย่างยิ่งด้วยความเร็วที่สูงขึ้นเนื่องจากฟันทั้งหมดมีส่วนร่วมพร้อมกัน ("การโหลดแรงกระแทก")
• แอปพลิเคชัน: ใช้กันอย่างแพร่หลายในแอพพลิเคชั่นมากมายที่ประสิทธิภาพและค่าใช้จ่ายเป็นข้อควรพิจารณาหลักและระดับเสียงรบกวนปานกลางเป็นที่ยอมรับ ซึ่งรวมถึงระบบอัตโนมัติอุตสาหกรรมทั่วไปเครื่องมือไฟฟ้าและระบบไดรฟ์ขนาดกะทัดรัดมากมาย

5. เกียร์เกียร์เกียร์

เกียร์แบบขดลวดมีฟันที่ถูกตัดเป็นมุมที่ใบหน้าของเกียร์กลายเป็นเกลียว

• ลักษณะเฉพาะ:
  • ฟันมุม: ฟันมีมุมเมื่อเทียบกับแกนของการหมุน
  • การมีส่วนร่วมที่ราบรื่นขึ้น: ฟันที่ทำมุมมีส่วนร่วมค่อยๆจากปลายด้านหนึ่งไปอีกด้านหนึ่งนำไปสู่การทำงานที่เงียบกว่าและราบรื่นขึ้น
  • ความสามารถในการโหลดที่สูงขึ้น: การมีส่วนร่วมอย่างค่อยเป็นค่อยไปหมายถึงการสัมผัสฟันมากขึ้นในเวลาใดก็ตามทำให้พวกเขาสามารถจัดการโหลดที่สูงขึ้นสำหรับขนาดเกียร์เดียวกันเมื่อเทียบกับเฟืองเดือย
  • แรงขับตามแนวแกน: สร้างแรงขับตามแนวแกนตามเพลาซึ่งต้องใช้ตลับลูกปืนแรงขับที่เหมาะสมในการจัดการ
  • ความซับซ้อนในการผลิต: ซับซ้อนและมีราคาแพงกว่าการผลิตมากกว่าเดือยเกียร์
• แอปพลิเคชัน: ที่ต้องการในแอปพลิเคชันที่การลดเสียงรบกวนการปราบปรามการสั่นสะเทือนและความสามารถในการโหลดที่สูงขึ้นเป็นสิ่งสำคัญ ซึ่งรวมถึงหุ่นยนต์ที่มีความแม่นยำสูงเครื่องจักรความเร็วสูงการส่งสัญญาณยานยนต์เกียร์กังหันลมและไดรฟ์อุตสาหกรรมหนักที่มีการส่งกำลังไฟที่ราบรื่นเป็นสิ่งสำคัญยิ่ง

การเลือกระหว่างชุดเกียร์ของเดือยและเกียร์แบบ Helical ขึ้นอยู่กับความต้องการเฉพาะของแอปพลิเคชันเกี่ยวกับเสียงรบกวนความสามารถในการโหลดค่าใช้จ่ายและความซับซ้อนในการออกแบบ

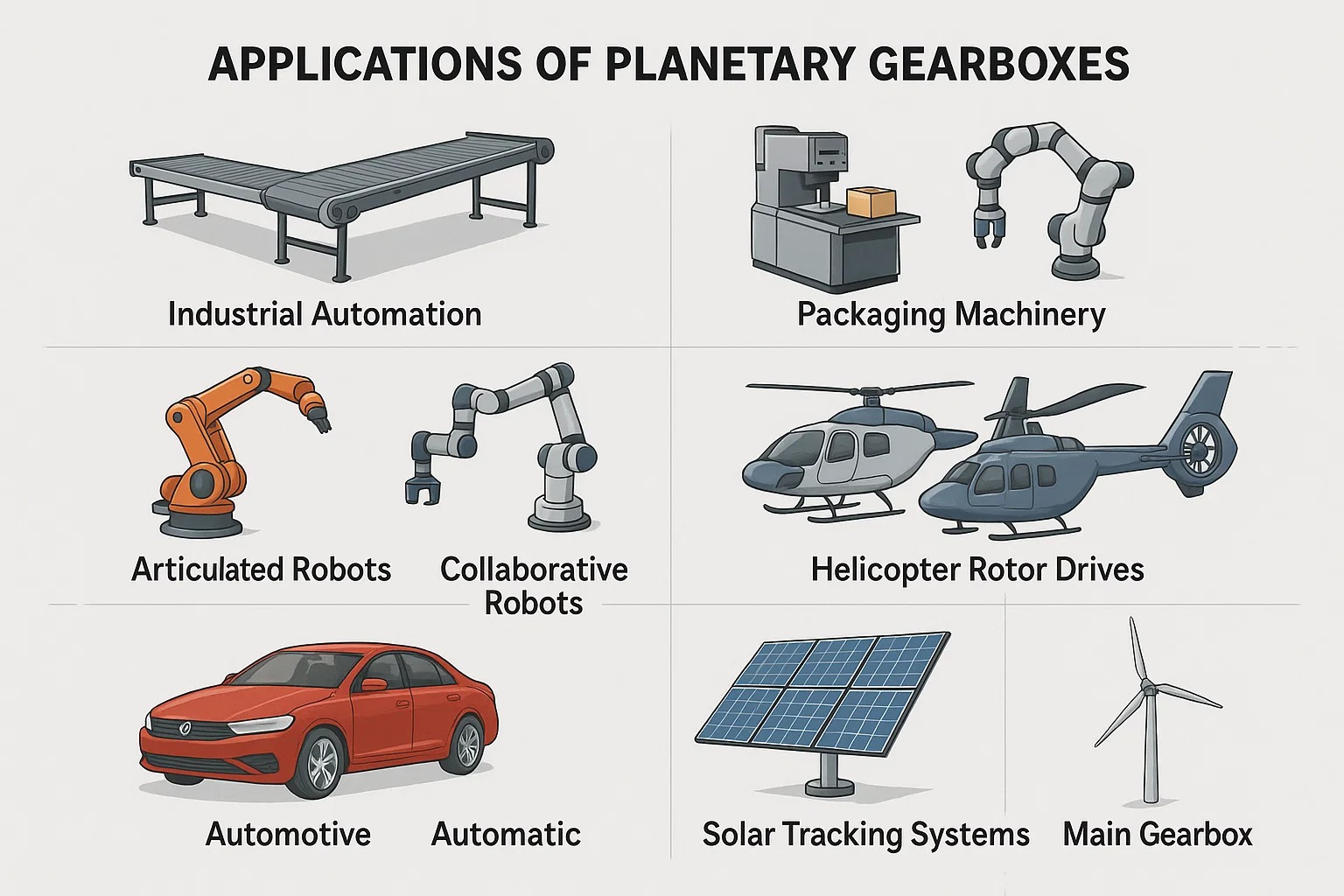

iv. แอปพลิเคชันของกล่องเกียร์ดาวเคราะห์

การรวมกันที่เป็นเอกลักษณ์ของความหนาแน่นแรงบิดสูงขนาดกะทัดรัดประสิทธิภาพสูงและความแม่นยำทำให้กระปุกเกียร์ดาวเคราะห์ที่ขาดไม่ได้ในอุตสาหกรรมมากมาย ความเก่งกาจของพวกเขาช่วยให้พวกเขาได้รับการบูรณาการอย่างราบรื่นในระบบตั้งแต่หุ่นยนต์ที่มีความแม่นยำสูงไปจนถึงเครื่องจักรอุตสาหกรรมหนัก

1. ระบบอัตโนมัติอุตสาหกรรม

ในขอบเขตของระบบอัตโนมัติอุตสาหกรรมกระปุกเกียร์ดาวเคราะห์เป็นรากฐานที่สำคัญสำหรับการควบคุมการเคลื่อนไหวที่แม่นยำและเชื่อถือได้ ความสามารถในการส่งแรงบิดสูงด้วยฟันเฟืองที่น้อยที่สุดเป็นสิ่งสำคัญสำหรับการวางตำแหน่งที่แม่นยำและการเคลื่อนไหวของเครื่องจักรอัตโนมัติ

• ระบบสายพานลำเลียง: ให้แรงบิดและการลดความเร็วที่จำเป็นสำหรับการเคลื่อนไหวที่มีประสิทธิภาพและควบคุมของสินค้าตามสายการผลิต ขนาดกะทัดรัดของพวกเขาช่วยให้สามารถรวมเข้ากับการออกแบบสายพานลำเลียงที่ จำกัด ในอวกาศ
• เครื่องจักรบรรจุภัณฑ์: สิ่งสำคัญสำหรับการซิงโครไนซ์ที่แม่นยำขององค์ประกอบเครื่องต่าง ๆ เช่นฟิลเลอร์เครื่องซีลและผู้ติดฉลาก ความแม่นยำของกระปุกเกียร์ของดาวเคราะห์ทำให้มั่นใจได้ว่าคุณภาพของผลิตภัณฑ์ที่สอดคล้องกันและปริมาณงานสูง
• อุปกรณ์การพิมพ์: จำเป็นสำหรับการจัดตำแหน่งที่แม่นยำและการเคลื่อนที่ของลูกกลิ้งและเพลตทำให้มั่นใจได้ว่าการลงทะเบียนการพิมพ์คุณภาพสูงและผลลัพธ์ที่สอดคล้องกันในการพิมพ์การพิมพ์เชิงพาณิชย์
• การจัดการวัสดุ: ใช้ในยานพาหนะนำทางอัตโนมัติ (AGVs), การจัดเก็บอัตโนมัติและระบบดึงข้อมูล (AS/RS) และลิฟท์และรอกที่หลากหลายซึ่งจำเป็นต้องมีการควบคุมการเคลื่อนไหวและความสามารถในการโหลดสูง
• เครื่องตัดและเชื่อม: จัดเตรียมตำแหน่งที่แน่นอนและอัตราการป้อนที่จำเป็นสำหรับเส้นทางการตัดที่ซับซ้อนและการดำเนินการเชื่อมที่แม่นยำ

2. หุ่นยนต์

กล่องเกียร์ของดาวเคราะห์เกือบจะมีความหมายเหมือนกันกับหุ่นยนต์สมัยใหม่เนื่องจากบทบาทพื้นฐานของพวกเขาในการบรรลุความคล่องตัวความแข็งแกร่งและความแม่นยำที่ต้องการโดยระบบหุ่นยนต์

• หุ่นยนต์ที่เปล่งออกมา: รวมเข้ากับข้อต่อของแขนหุ่นยนต์ (เช่นหุ่นยนต์ 6 แกน) เพื่อให้แรงบิดที่จำเป็นสำหรับการยกและจัดการโหลดหนักในขณะที่ยังคงความแม่นยำในตำแหน่งสูงสำหรับงานที่ทำซ้ำได้
• หุ่นยนต์ทำงานร่วมกัน (Cobots): แบ็คแลชต่ำและการทำงานที่ราบรื่นของพวกเขามีส่วนช่วยในการปฏิสัมพันธ์ที่แม่นยำและปลอดภัยที่จำเป็นสำหรับ Cobots ที่ทำงานร่วมกับผู้ประกอบการมนุษย์
• หุ่นยนต์บริการ: ใช้ในแพลตฟอร์มหุ่นยนต์มือถือสำหรับการนำทางและการเคลื่อนที่รวมถึง Manipulator Arms สำหรับงานในอุตสาหกรรมบริการต่างๆ
• โครงกระดูกภายนอก: นำไปใช้ในโครงกระดูกภายนอกที่ใช้พลังงานสำหรับการฟื้นฟูสมรรถภาพทางการแพทย์หรือความช่วยเหลือทางอุตสาหกรรมให้แรงบิดร่วมที่จำเป็นสำหรับการเสริมมนุษย์

3. การบินและอวกาศ

ในอุตสาหกรรมการบินและอวกาศพรีเมี่ยมเกี่ยวกับการลดน้ำหนักความน่าเชื่อถือและความแม่นยำทำให้กระปุกเกียร์ดาวเคราะห์เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่สำคัญจำนวนมาก

• แอคชูเอเตอร์อากาศยาน: ใช้ในแอคชูเอเตอร์พื้นผิวควบคุม (flaps, ailerons, หางเสือ), ระบบการหดตัวของเกียร์และแรงผลักดันที่แรงบิดสูงในแพ็คเกจขนาดกะทัดรัดและน้ำหนักเบาเป็นสิ่งจำเป็นสำหรับความปลอดภัยและประสิทธิภาพ
• ไดรฟ์โรเตอร์เฮลิคอปเตอร์: ในขณะที่กล่องเกียร์หลักของโรเตอร์มีความซับซ้อนสูงระยะของดาวเคราะห์มักจะเป็นส่วนประกอบที่สำคัญเนื่องจากความสามารถในการแชร์โหลดและอัตราส่วนการลดลงสูงซึ่งมีความสำคัญต่อการส่งพลังงานจากเครื่องยนต์ไปยังโรเตอร์
• กลไกดาวเทียมและยานอวกาศ: ใช้ในระบบชี้เสาอากาศกลไกการปรับใช้โซลาร์เซลล์และแขนหุ่นยนต์บนยานอวกาศซึ่งการเคลื่อนไหวที่แม่นยำในสภาพแวดล้อมที่รุนแรงเป็นสิ่งสำคัญยิ่ง

4. ยานยนต์

กระปุกเกียร์ของดาวเคราะห์เป็นองค์ประกอบพื้นฐานในแอพพลิเคชั่นยานยนต์จำนวนมากโดยเฉพาะอย่างยิ่งในการส่งสัญญาณ

• การส่งสัญญาณอัตโนมัติ: แกนกลางของการส่งสัญญาณอัตโนมัติส่วนใหญ่ใช้ชุดเกียร์ดาวเคราะห์หลายชุดเพื่อให้อัตราส่วนเกียร์ต่างๆโดยไม่ขัดจังหวะการไหลของพลังงาน สิ่งนี้ช่วยให้การเปลี่ยนแปลงเฟืองที่ราบรื่นและราบรื่น
• ไดรฟ์ยานพาหนะไฮบริด: ใช้ในอุปกรณ์สไลท์พลังงานภายในระบบส่งกำลังไฮบริดเพื่อรวมพลังงานจากเครื่องยนต์สันดาปภายในและมอเตอร์ไฟฟ้าทำให้การจัดการพลังงานมีประสิทธิภาพ
• ยานพาหนะไฟฟ้า (EV) ระบบขับเคลื่อน: ในขณะที่ง่ายกว่าการส่งสัญญาณน้ำแข็ง EV บางตัวยังคงใช้กระปุกเกียร์ดาวเคราะห์เดี่ยวหรือหลายขั้นตอนเพื่อลดความเร็วมอเตอร์ที่ดีที่สุดและการส่งแรงบิดให้กับล้อ
• ความแตกต่างแบบ จำกัด-ลื่น: การออกแบบที่แตกต่างกันบางชุดรวมชุดเกียร์ดาวเคราะห์เพื่อจัดการการกระจายพลังงานระหว่างล้อเพิ่มแรงฉุด

5. ระบบติดตามแสงอาทิตย์

เพื่อเพิ่มการจับพลังงานให้สูงสุดแผงโซลาร์เซลล์จำเป็นต้องติดตามการเคลื่อนไหวของดวงอาทิตย์ตลอดทั้งวัน กล่องเกียร์ของดาวเคราะห์มีความสำคัญสำหรับการเคลื่อนไหวที่แม่นยำนี้

• ตัวติดตามแกนเดี่ยว: ให้ไดรฟ์สำหรับพาเนลเอียงไปตามแนวแกนหนึ่งเพื่อเพิ่มประสิทธิภาพมุมของพวกเขาเมื่อเทียบกับดวงอาทิตย์
• ตัวติดตามสองแกน: เปิดใช้งานการเคลื่อนไหวที่ซับซ้อนมากขึ้นช่วยให้แผงสามารถติดตามทั้ง Azimuth (มุมแนวนอน) และระดับความสูง (มุมแนวตั้ง) ของดวงอาทิตย์ ความแม่นยำสูงและความทนทานของกระปุกเกียร์ของดาวเคราะห์ช่วยให้มั่นใจได้ว่าการทำงานระยะยาวที่เชื่อถือได้ในสภาพแวดล้อมกลางแจ้ง

6. กังหันลม

กระปุกเกียร์ดาวเคราะห์เป็นองค์ประกอบที่สำคัญในระบบขับเคลื่อนของกังหันลมหลายเมกะวัตต์ส่วนใหญ่เชื่อมช่องว่างระหว่างโรเตอร์หมุนช้าและเครื่องกำเนิดความเร็วสูง

• กล่องเกียร์หลัก: แอปพลิเคชั่นหลักอยู่ในเกียร์หลักที่เชื่อมต่อใบพัดใบพัดหมุนช้าของกังหันลม (RPM ต่ำ, แรงบิดสูง) กับเครื่องกำเนิดไฟฟ้าที่หมุนเร็วกว่ามาก (RPM สูง, แรงบิดที่ต่ำกว่า) ขั้นตอนของดาวเคราะห์มีประสิทธิภาพสูงสำหรับการเพิ่มความเร็วที่สำคัญและการแปลงแรงบิด
• ระบบพิทช์และหันเห: กระปุกเกียร์ขนาดเล็กกว่ายังใช้ในระบบพิทช์ (การควบคุมมุมใบมีด) และระบบหันเห (ปรับทิศทางของผู้โดยสารเข้าสู่ลม) เพื่อให้การเคลื่อนไหวที่แม่นยำและทรงพลังที่จำเป็นสำหรับการจับพลังงานและความปลอดภัยที่ดีที่สุด

7. เครื่องจักรบรรจุภัณฑ์

ดังที่ได้กล่าวไว้ในช่วงสั้น ๆ ภายใต้ระบบอัตโนมัติอุตสาหกรรมเครื่องจักรบรรจุภัณฑ์อาศัยอัตราความแม่นยำและอัตรารอบสูงที่เปิดใช้งานโดยกระปุกเกียร์ของดาวเคราะห์

• เครื่องเติม: ตรวจสอบให้แน่ใจว่าปริมาณการจ่ายที่ถูกต้อง
• เครื่องปิดผนึก: ให้ความดันและเวลาที่สอดคล้องกันสำหรับการปิดผนึก
• เครื่องติดฉลาก: รับประกันตำแหน่งฉลากที่แม่นยำด้วยความเร็วสูง
• เครื่องเขียนแบบกล่องและพาเลท: ส่งมอบการเคลื่อนไหวที่ควบคุมสำหรับการขึ้นรูปการเติมการปิดผนึกและแพ็คเกจซ้อน แบ็คแลชต่ำและธรรมชาติที่กะทัดรัดของกระปุกเกียร์ดาวเคราะห์มีความจำเป็นสำหรับการทำงานแบบซิงโครไนซ์และความเร็วสูงของสายบรรจุภัณฑ์ที่ทันสมัย

8. อุปกรณ์การพิมพ์

ความต้องการผลผลิตที่มีคุณภาพสูงความเร็วสูงและผลผลิตที่สอดคล้องกันในอุตสาหกรรมการพิมพ์ทำให้กระปุกเกียร์ของดาวเคราะห์เป็นตัวเลือกที่เหมาะ

• กดชดเชย: ใช้ในกลไกไดรฟ์สำหรับกระบอกสูบแผ่นกระบอกสูบผ้าห่มและกระบอกสูบความประทับใจที่ต้องการการลงทะเบียนที่แม่นยำอย่างมากและการหมุนที่ราบรื่นเพื่อป้องกันไม่ให้ผีหรือผิดพลาด
• เครื่องพิมพ์ดิจิตอล: ในขณะที่เทคโนโลยีแตกต่างกันองค์ประกอบเช่นกลไกการป้อนกระดาษและระบบการวางตำแหน่งหัวพิมพ์ที่เฉพาะเจาะจงสามารถได้รับประโยชน์จากธรรมชาติที่มีขนาดกะทัดรัดและแม่นยำของกระปุกเกียร์ดาวเคราะห์
• Flexographic และ Gravure Presses: เช่นเดียวกับออฟเซ็ตการกดเหล่านี้ต้องการการควบคุมความเร็วลูกกลิ้งและระบบปรับความตึงที่แม่นยำซึ่งกล่องเกียร์ดาวเคราะห์ให้แรงบิดและความแม่นยำที่จำเป็น

แอพพลิเคชั่นที่หลากหลายเน้นความสามารถในการปรับตัวและบทบาทที่สำคัญของกระปุกเกียร์ดาวเคราะห์ในความก้าวหน้าทางอุตสาหกรรมและเทคโนโลยีที่ทันสมัย

การเปรียบเทียบประเภทกล่องเกียร์ของดาวเคราะห์

นี่คือตารางที่สรุปลักษณะสำคัญของประเภทกระปุกเกียร์ดาวเคราะห์ที่แตกต่างกัน:

การเปรียบเทียบประเภทกระปุกเกียร์ดาวเคราะห์: เวทีเดี่ยวกับหลายขั้นตอน

การเปรียบเทียบประเภทเกียร์กระปุกเกียร์ของดาวเคราะห์: เดือยเกียร์เทียบกับเกียร์เฮล์ก

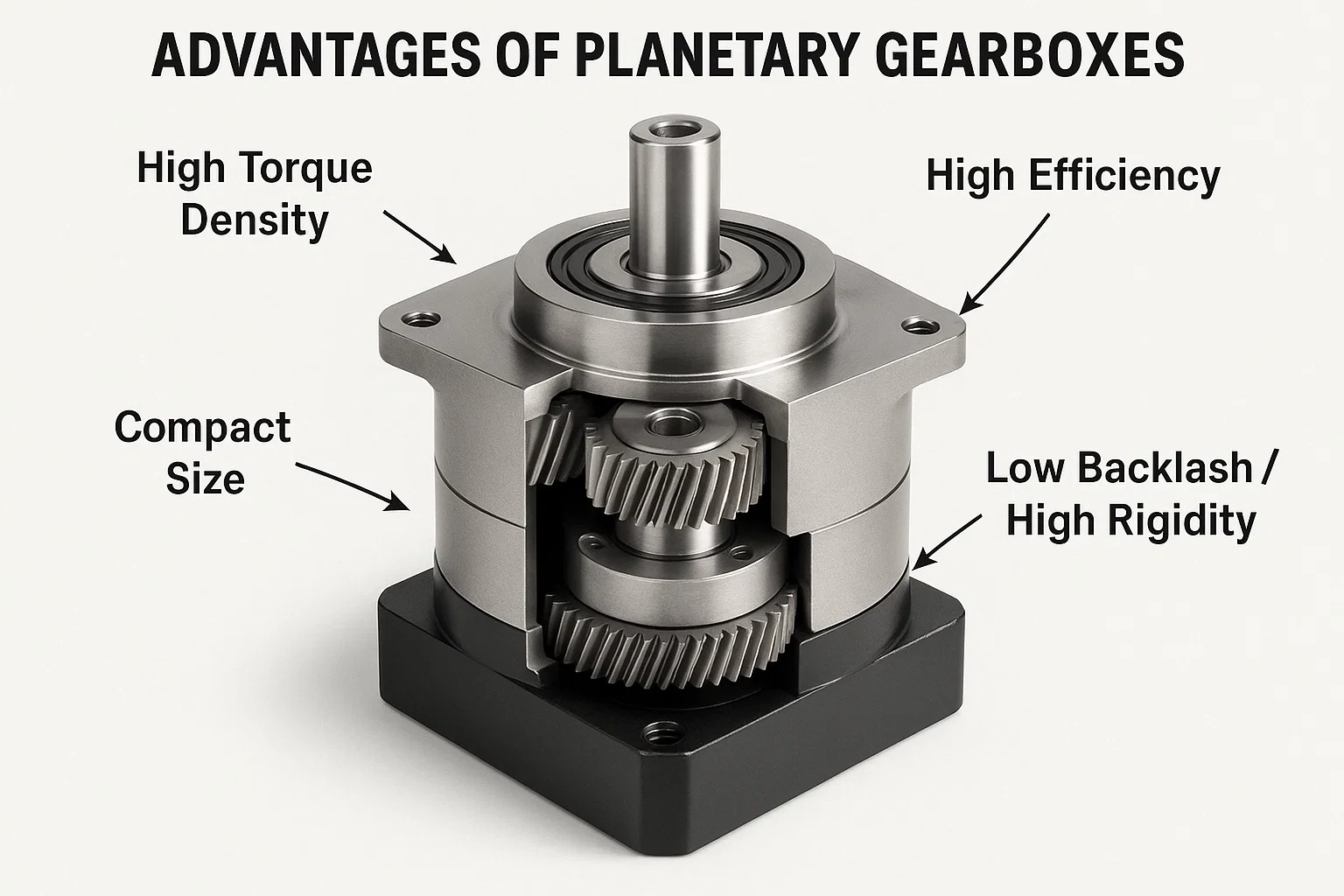

V. ข้อดี

การออกแบบที่เป็นเอกลักษณ์และหลักการปฏิบัติงานของกระปุกเกียร์ดาวเคราะห์ให้ข้อได้เปรียบที่สำคัญหลายประการเหนือการกำหนดค่ารถไฟเกียร์อื่น ๆ ประโยชน์เหล่านี้เป็นเหตุผลว่าทำไมพวกเขาถึงเป็นตัวเลือกที่ต้องการในแอพพลิเคชั่นที่มีความต้องการที่หลากหลายซึ่งประสิทธิภาพพื้นที่และประสิทธิภาพเป็นสิ่งสำคัญยิ่ง

1. ความหนาแน่นแรงบิดสูง

หนึ่งในข้อได้เปรียบที่น่าสนใจที่สุดของกล่องเกียร์ดาวเคราะห์คือพิเศษ ความหนาแน่นของแรงบิด - นี่หมายถึงความสามารถในการส่งแรงบิดในปริมาณที่สูงมากเมื่อเทียบกับขนาดและน้ำหนักทางกายภาพ

• โหลดการแชร์: เหตุผลหลักสำหรับความหนาแน่นแรงบิดสูงนี้คือการกระจายของโหลดระหว่างเกียร์ดาวเคราะห์หลายตัว ในกล่องเกียร์เพลาขนานทั่วไปโหลดทั้งหมดจะถูกส่งผ่านจุดตาข่ายเดียวระหว่างไดรเวอร์และเกียร์ขับเคลื่อน ในทางตรงกันข้ามในระบบดาวเคราะห์แรงบิดจะถูกใช้ร่วมกันระหว่างเกียร์ดาวเคราะห์ทั้งหมด (เช่นเกียร์ดาวเคราะห์ 3 หรือ 4 ตัว) การคูณพื้นที่สัมผัสที่ส่งกำลังอย่างมีประสิทธิภาพ
• การกระจายความเครียด: การแชร์โหลดนี้หมายความว่าฟันเกียร์แต่ละตัวจะมีความเครียดน้อยลงเมื่อเทียบกับระบบตาข่ายเดียวที่จัดการกับแรงบิดทั้งหมดเดียวกัน สิ่งนี้ช่วยให้เกียร์ขนาดเล็กสามารถส่งพลังงานได้มากขึ้นหรือสำหรับเกียร์ขนาดใหญ่เพื่อส่งพลังงานที่สูงขึ้นอย่างมีนัยสำคัญโดยไม่เพิ่มขนาดทางกายภาพตามสัดส่วน
• พลังขนาดกะทัดรัด: ลักษณะการออกแบบโดยธรรมชาตินี้ทำให้กระปุกเกียร์ดาวเคราะห์เหมาะสำหรับแอปพลิเคชันที่มีพื้นที่ จำกัด แต่จำเป็นต้องมีการส่งพลังงานสูงส่งพลังงานมากขึ้นในซองจดหมายขนาดเล็ก

2. ขนาดกะทัดรัด

ที่ ขนาดกะทัดรัด ของกระปุกเกียร์ดาวเคราะห์เป็นผลโดยตรงจากการออกแบบโคแอกเซียลและศูนย์กลาง

• อินพุต/เอาต์พุตโคแอกเซียล: ซึ่งแตกต่างจากกระปุกเกียร์แบบดั้งเดิมที่เพลาอินพุตและเอาต์พุตมักชดเชยกล่องเกียร์ของดาวเคราะห์มักจะมีเพลาอินพุตและเอาต์พุตของพวกเขาอยู่ในแกนเดียวกัน การจัดเรียงแบบโคแอกเซียลนี้ทำให้การออกแบบและการรวมเข้ากับเครื่องจักรทำให้ความจำเป็นในการจัดตำแหน่งเพลาที่ซับซ้อนหรือพื้นที่เพิ่มเติมสำหรับเกียร์ออฟเซ็ต
• ประสิทธิภาพของพื้นที่: เกียร์ถูกจัดเรียงอย่างเข้มข้นโดยมีการโคจรรอบเกียร์ของดาวเคราะห์ ข้างใน เฟืองวงแหวนรอบ ๆ เกียร์ดวงอาทิตย์ การจัดเรียงภายในนี้ช่วยลดรอยเท้าโดยรวมของกล่องเกียร์เมื่อเทียบกับชุดเกียร์ภายนอกที่ต้องใช้พื้นที่มากขึ้นสำหรับเพลาคู่ขนานและปลอกขนาดใหญ่เพื่อรองรับช่วงเกียร์
• ผลประโยชน์การบูรณาการ: รอยเท้าขนาดกะทัดรัดนี้มีความสำคัญอย่างยิ่งในเครื่องจักรที่ทันสมัยซึ่งการย่อขนาดและการใช้พื้นที่อย่างมีประสิทธิภาพเป็นตัวขับเคลื่อนการออกแบบที่สำคัญ ช่วยให้การทำงานที่ซับซ้อนมากขึ้นในผลิตภัณฑ์ขนาดเล็กลดขนาดของเครื่องและน้ำหนักโดยรวมและทำให้การติดตั้งง่ายขึ้น

3. ประสิทธิภาพสูง

กล่องเกียร์ของดาวเคราะห์ได้รับการยกย่องอย่างสูงสำหรับความประทับใจของพวกเขา ประสิทธิภาพการส่งพลังงาน มักจะไปถึง 97% หรือมากกว่าต่อเวที

• การติดต่อแบบกลิ้ง: เหตุผลหลักสำหรับประสิทธิภาพสูงนี้คือความเด่นของการสัมผัสระหว่างฟันเกียร์ ซึ่งแตกต่างจากประเภทเกียร์อื่น ๆ ที่เกี่ยวข้องกับแรงเสียดทานแบบเลื่อนที่สูงขึ้นการเคลื่อนที่ของเกียร์ดาวเคราะห์ที่สัมพันธ์กับดวงอาทิตย์และวงแหวนเกียร์ส่วนใหญ่เป็นการเคลื่อนไหวแบบกลิ้ง แรงเสียดทานของการกลิ้งต่ำกว่าแรงเสียดทานแบบเลื่อนซึ่งช่วยลดการสูญเสียพลังงานเนื่องจากความร้อน
• กองกำลังสมดุล: การกระจายแบบสมมาตรของเกียร์ดาวเคราะห์รอบ ๆ เกียร์ดวงอาทิตย์ช่วยสร้างความสมดุลให้กับกองกำลังเรเดียลภายในกระปุกเกียร์ สิ่งนี้จะช่วยลดช่วงเวลาการดัดงอบนเพลาและแบริ่งซึ่งนำไปสู่การเสียดสีและการสึกหรอน้อยลง
• ลดการใช้พลังงาน: ประสิทธิภาพที่สูงขึ้นโดยตรงแปลโดยตรงเป็นของเสียพลังงานน้อยลงอุณหภูมิการทำงานลดลงและในที่สุดค่าใช้จ่ายในการทำงานของอุปกรณ์ นี่เป็นปัจจัยสำคัญในอุตสาหกรรมที่ใช้พลังงานมากและแอพพลิเคชั่นที่ใช้พลังงานจากแบตเตอรี่

นอกเหนือจากข้อได้เปรียบหลักเหล่านี้การออกแบบที่เป็นเอกลักษณ์ของกระปุกเกียร์ดาวเคราะห์มีส่วนช่วยในลักษณะที่เป็นประโยชน์อื่น ๆ อีกมากมาย:

• ฟันเฟืองต่ำและความแข็งแกร่งสูง: การออกแบบการแชร์ที่แข็งและโหลดด้วยจุด meshing หลายจุดให้ backlash ที่ต่ำมากและความแข็งแกร่งแรงบิดสูง นี่เป็นสิ่งสำคัญสำหรับแอปพลิเคชันที่ต้องการความแม่นยำสูงและการเคลื่อนไหวที่ทำซ้ำได้เช่นหุ่นยนต์และเครื่องจักร CNC
• การทำงานที่เงียบสงบ: การแชร์โหลดระหว่างเกียร์หลาย ๆ อันและความสมดุลโดยธรรมชาติของส่วนประกอบการหมุนนำไปสู่การส่งพลังงานที่ราบรื่นขึ้นและลดเสียงรบกวนและการสั่นสะเทือนเมื่อเทียบกับประเภทเกียร์อื่น ๆ โดยเฉพาะอย่างยิ่งด้วยความเร็วที่สูงขึ้น
• ความทนทานและอายุการใช้งานที่ยาวนาน: การก่อสร้างที่แข็งแกร่งและการกระจายโหลดที่สมดุลช่วยลดการสึกหรอบนฟันเกียร์และแบริ่งแต่ละอันซึ่งนำไปสู่อายุการใช้งานที่ยาวนานขึ้นและข้อกำหนดการบำรุงรักษาที่ลดลงแม้จะอยู่ภายใต้ภาระหนัก

สรุปข้อได้เปรียบของกล่องเกียร์ดาวเคราะห์

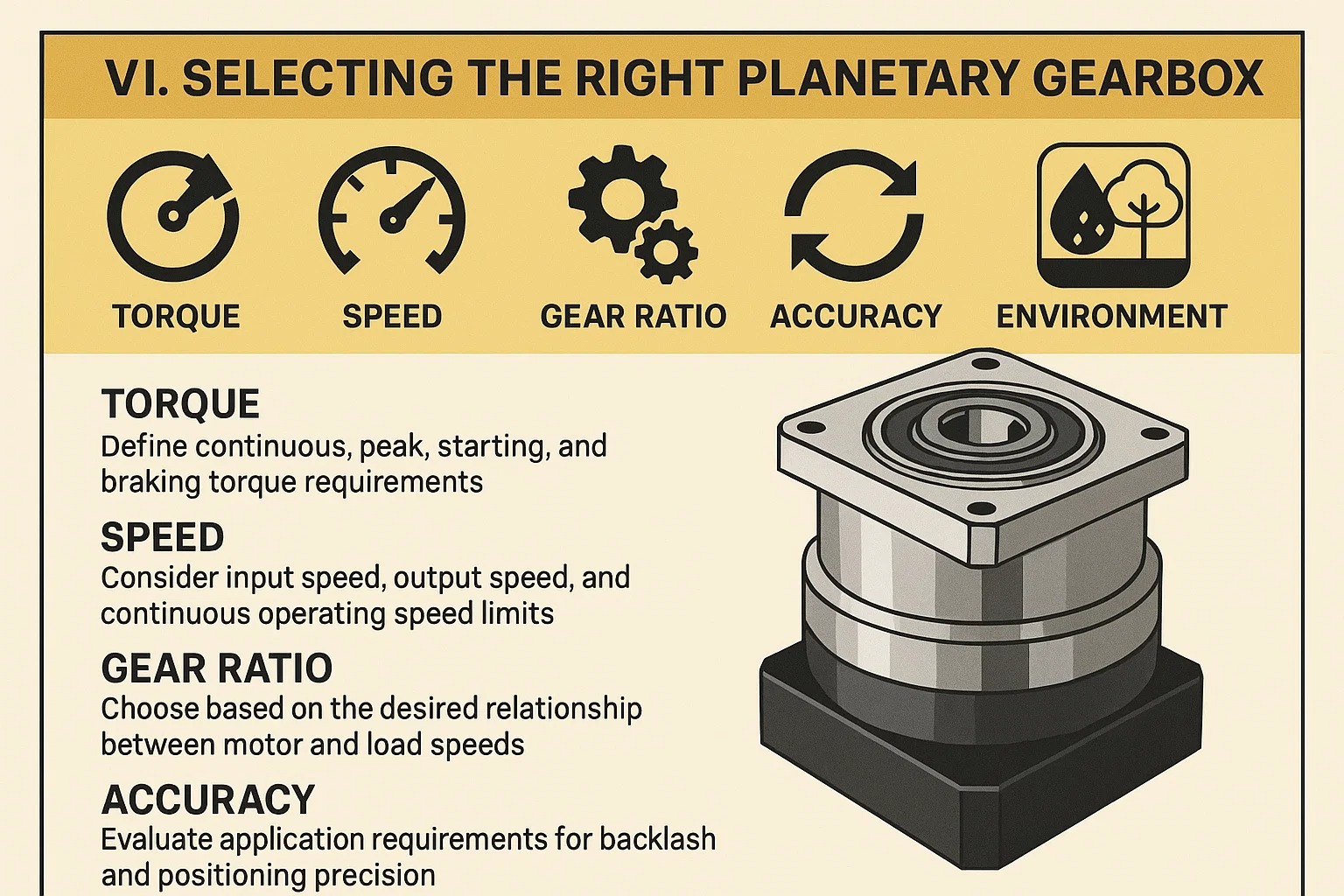

VI. การเลือกกล่องเกียร์ดาวเคราะห์ที่เหมาะสม

การเลือกกล่องเกียร์ดาวเคราะห์ที่เหมาะสมเป็นขั้นตอนสำคัญเพื่อให้แน่ใจว่าประสิทธิภาพของระบบความน่าเชื่อถือและความคุ้มค่า การเลือกที่ไม่ถูกต้องอาจนำไปสู่ความล้มเหลวของอุปกรณ์ความไร้ประสิทธิภาพหรือค่าใช้จ่ายที่ไม่จำเป็น กระบวนการนี้ต้องการความเข้าใจที่ครอบคลุมเกี่ยวกับความต้องการของแอปพลิเคชันและการจับคู่พารามิเตอร์ต่าง ๆ ของกล่องเกียร์อย่างระมัดระวัง

1. ปัจจัยที่ต้องพิจารณา: แรงบิดความเร็วอัตราส่วนเกียร์ความแม่นยำสภาพแวดล้อม

เมื่อเลือกกระปุกเกียร์ดาวเคราะห์ปัจจัยหลักต่อไปนี้จะต้องได้รับการประเมินอย่างละเอียด:

• แรงบิด:
  • แรงบิดเอาท์พุท: นี่คือหนึ่งในพารามิเตอร์ที่สำคัญที่สุด คุณต้องกำหนดไฟล์ แรงบิดในการทำงานอย่างต่อเนื่อง และศักยภาพใด ๆ แรงบิดสูงสุด or แรงบิดเร่งความเร็ว แอปพลิเคชันต้องการ แรงบิดเอาต์พุตที่ได้รับการจัดอันดับของกล่องเกียร์จะต้องสูงกว่าแรงบิดในการทำงานอย่างต่อเนื่องของแอปพลิเคชันและความจุแรงบิดชั่วขณะสูงสุดจะต้องทนต่อจุดสูงสุดของแอปพลิเคชันหรือแรงบิดเริ่มต้น
  • เริ่มแรงบิดและแรงบิดเบรก: แรงบิดชั่วคราวเหล่านี้มักจะสูงกว่าแรงบิดอย่างต่อเนื่องและกล่องเกียร์ต้องการความสามารถในการสำรองที่เพียงพอในการจัดการ
  • แรงบิดที่ได้รับการจัดอันดับเทียบกับแรงบิดสูงสุด: ผู้ผลิตส่วนใหญ่ให้แรงบิดเอาต์พุตที่ได้รับการจัดอันดับ (โดยทั่วไปคือแรงบิดสูงสุดที่สามารถส่งอย่างต่อเนื่องด้วยความเร็วและอายุการใช้งานที่เฉพาะเจาะจง) และแรงบิดชั่วขณะสูงสุด (ขีด จำกัด ที่แน่นอนของกระปุกเกียร์สามารถทนต่อระยะเวลาสั้น ๆ ก่อนที่จะเกิดความเสียหาย) เลือกตามความต้องการที่แท้จริงของแอปพลิเคชันของคุณเสมอ
• ความเร็ว:
  • ความเร็วอินพุต: ซึ่งมักจะหมายถึงความเร็วเอาต์พุตของมอเตอร์ไปยังกระปุกเกียร์ กล่องเกียร์ของดาวเคราะห์ทุกแห่งมีที่อนุญาต ความเร็วอินพุตสูงสุด เกินกว่าซึ่งอาจนำไปสู่ความร้อนสูงเกินไปเสียงเพิ่มหรือลดอายุการใช้งาน
  • ความเร็วในการส่งออก: นี่คือความเร็วในการดำเนินงานขั้นสุดท้ายที่แอปพลิเคชันต้องการ มันได้มาจากการหารความเร็วอินพุตด้วยอัตราส่วนเกียร์
  • ความเร็วในการทำงานอย่างต่อเนื่อง: ความเร็วที่กล่องเกียร์สามารถทำงานได้เป็นระยะเวลานาน การดำเนินการความเร็วสูงเพิ่มการสร้างความร้อน
• อัตราส่วนเกียร์:
  • ที่ อัตราส่วนเกียร์ ทำหน้าที่เป็นสะพานเชื่อมระหว่างความเร็วมอเตอร์และความเร็วในการโหลดที่ต้องการ มันถูกกำหนดโดยการหารความเร็วอินพุตด้วยความเร็วเอาต์พุต
  • เมื่อเลือกอัตราส่วนให้พิจารณาช่วงความเร็วในการทำงานที่มีประสิทธิภาพของมอเตอร์และความเร็วสุดท้ายที่ต้องใช้โดยโหลด
  • หากต้องการอัตราส่วนการลดลงที่สูงมากก กล่องเกียร์ดาวเคราะห์หลายขั้นตอน อาจจำเป็น อัตราส่วนที่แตกต่างกันจะมีผลต่อขนาดประสิทธิภาพและค่าใช้จ่ายของกล่องเกียร์
• ความแม่นยำ (backlash):
  • ฟันเฟือง: หมายถึงการเล่นเชิงมุมหรือ "slop" ในรถไฟเกียร์ วัดเป็นปริมาณการหมุนที่เพลาเอาท์พุทเมื่อเพลาอินพุตได้รับการแก้ไขและโยกไปมาโดยทั่วไปจะแสดงใน อาร์คนาที - ยิ่งแบ็คแลชเล็กลงเท่าใดความแม่นยำของเกียร์เกียร์ก็ยิ่งสูงขึ้นเท่านั้น
  • ข้อกำหนดของแอปพลิเคชัน:
    • แอปพลิเคชันที่มีความแม่นยำสูง (เช่นหุ่นยนต์เครื่องซีเอ็นซีตัดเลเซอร์): ต้องการกล่องเกียร์แบ็คแลชต่ำพิเศษ (เช่น <3 arc-min) เพื่อให้แน่ใจว่าการกำหนดตำแหน่งและการติดตามเส้นทางที่แม่นยำ
    • แอปพลิเคชันอุตสาหกรรมทั่วไป (เช่นสายพานลำเลียงเครื่องบรรจุ): อาจมีข้อกำหนดแบคแลชที่ผ่อนคลายมากขึ้น (เช่น 5-15 อาร์คมิน)
  • แบ็คแลชที่ต่ำกว่ามักหมายถึงการผลิตที่แม่นยำมากขึ้นและต้นทุนที่สูงขึ้นสำหรับกระปุกเกียร์
• สิ่งแวดล้อม:
  • อุณหภูมิการทำงาน: กล่องเกียร์ได้รับการออกแบบมาสำหรับช่วงอุณหภูมิที่เฉพาะเจาะจง เกินขีด จำกัด เหล่านี้อาจส่งผลกระทบต่อประสิทธิภาพการใช้น้ำมันหล่อลื่นอายุการใช้งานซีลและความน่าเชื่อถือของกระปุกเกียร์โดยรวม สภาพแวดล้อมที่ร้อนแรงหรือเย็นมากต้องการการออกแบบพิเศษหรือน้ำมันหล่อลื่น
  • คลาสการป้องกัน (การจัดอันดับ IP): ขึ้นอยู่กับการมีฝุ่นความชื้นหรือสารกัดกร่อนในสภาพแวดล้อมการทำงานเลือกกล่องเกียร์ที่มีการจัดอันดับ IP ที่เหมาะสม (เช่น IP65, IP67) เพื่อปกป้องส่วนประกอบภายใน
  • การสั่นสะเทือนและแรงกระแทก: หากแอปพลิเคชันเกี่ยวข้องกับการสั่นสะเทือนในระดับสูงหรือโหลดช็อตเป็นระยะอาจต้องใช้เกียร์ที่สร้างขึ้นอย่างมีประสิทธิภาพมากขึ้นซึ่งอาจจำเป็นต้องมีตลับลูกปืนที่ทนทานมากขึ้น
  • พื้นที่ติดตั้ง: ในขณะที่กระปุกเกียร์ของดาวเคราะห์มีขนาดกะทัดรัดตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอสำหรับการติดตั้งและการกระจายความร้อนที่เหมาะสม

2. ปัจจัยการบริการ

ที่ ปัจจัยบริการ ( f s ) เป็นตัวทวีคูณการออกแบบที่สำคัญที่ใช้ในการปรับระดับแรงบิดเล็กน้อยของกล่องเกียร์เพื่อบัญชีสำหรับความไม่แน่นอนและเงื่อนไขที่เรียกร้องที่มีอยู่ในแอปพลิเคชันจริง ช่วยให้มั่นใจได้ว่ากระปุกเกียร์ที่เลือกมีอัตรากำไรขั้นต้นที่เพียงพอสำหรับอายุการใช้งานและความน่าเชื่อถือ

• คำนิยาม: ปัจจัยการบริการเป็นค่าสัมประสิทธิ์การแก้ไขตามปัจจัยต่าง ๆ เช่นประเภทโหลดระดับช็อตชั่วโมงการทำงานประจำวันความถี่เริ่มต้นและเงื่อนไขโดยรอบ
• การคำนวณ: ที่ แรงบิด ของกระปุกเกียร์ที่เลือกควรมากกว่าหรือเท่ากับ แรงบิดแอปพลิเคชันที่จำเป็น ปัจจัยบริการ ( f s ) .
• ช่วงปัจจัยการบริการทั่วไป: โดยปกติระหว่าง 1.0 ถึง 2.0 หรือสูงกว่า
  • 1.0 - 1.2: โหลดเครื่องแบบ, การทำงานรายวันสั้น, ไม่มีแรงกระแทก
  • 1.2 - 1.5: โหลดกระแทกปานกลางการทำงานประจำวันปกติ
  • 1.5 - 2.0: โหลดแรงกระแทกหนักการทำงานหนักอย่างต่อเนื่องเริ่มต้น/หยุดบ่อยครั้ง
• ความสำคัญ: ผู้ผลิตมักจะให้คำแนะนำการเลือกปัจจัยการบริการโดยละเอียดในแคตตาล็อกผลิตภัณฑ์ของพวกเขา การละเลยปัจจัยการบริการสามารถนำไปสู่การใช้เกียร์มากเกินไปการสึกหรอก่อนวัยอันควรและความล้มเหลว

3. ความเฉื่อย

ความเฉื่อย (ช่วงเวลาแห่งความเฉื่อย J ) หมายถึงความต้านทานของวัตถุต่อการเปลี่ยนแปลงในการเคลื่อนไหวการหมุน ในการเลือกกระปุกเกียร์ดาวเคราะห์สำหรับแอปพลิเคชันเซอร์โวการจับคู่ความเฉื่อยถือเป็นข้อพิจารณาที่สำคัญ

• โหลดความเฉื่อย: ความเฉื่อยของชิ้นส่วนเครื่องจักรกลที่ขับเคลื่อนโดยกระปุกเกียร์
• ความเฉื่อยของมอเตอร์: ความเฉื่อยของโรเตอร์ของมอเตอร์
• ความเฉื่อยของกล่องเกียร์: ความเฉื่อยของส่วนประกอบการหมุนภายในของกล่องเกียร์ (เกียร์ดาวเคราะห์, เกียร์ดวงอาทิตย์ ฯลฯ ) มักจะแสดงเป็นความเฉื่อยที่สะท้อนให้เห็นถึงเพลาอินพุต
• อัตราส่วนการจับคู่ความเฉื่อย: โดยทั่วไปแนะนำให้เก็บอัตราส่วนระหว่างความเฉื่อยโหลด (สะท้อนให้เห็นถึงเพลามอเตอร์) และความเฉื่อยของโรเตอร์ของมอเตอร์ภายในช่วงที่กำหนดโดยทั่วไป 1: 1 ถึง 10: 1 (โหลดความเฉื่อย / ความเฉื่อยมอเตอร์) การจับคู่ที่ดีที่สุดมักจะอยู่ระหว่าง 3: 1 และ 5: 1
  • อัตราส่วนสูงเกินไป: สามารถนำไปสู่ความไม่แน่นอนของการควบคุมมอเตอร์การตอบสนองที่เฉื่อยชาความร้อนสูงเกินไปหรือการสั่นสะเทือน
  • อัตราส่วนต่ำเกินไป: อาจส่งผลให้การทำงานไม่มีประสิทธิภาพเนื่องจากมอเตอร์ไม่ได้ใช้ความสามารถอย่างเต็มที่
• การคำนวณ: โหลดความเฉื่อยสะท้อนไปยังเพลามอเตอร์โดยการหารด้วยสแควร์ของอัตราส่วนเกียร์ ตัวอย่างเช่นหากอัตราส่วนเกียร์เป็น i และโหลดความเฉื่อยคือ J l ความเฉื่อยโหลดที่สะท้อนที่เพลามอเตอร์คือ J l / i 2 .

4. ความสามารถในการระบายความร้อน

ความสามารถในการระบายความร้อน หมายถึงปริมาณความร้อนสูงสุดที่กล่องเกียร์สามารถกระจายไปอย่างต่อเนื่องโดยไม่ต้องอุณหภูมิภายในเกินขีด จำกัด ที่อนุญาตตามเงื่อนไขโดยรอบ

• แหล่งความร้อน: ในระหว่างการใช้งานกล่องเกียร์ของดาวเคราะห์จะสร้างความร้อนเนื่องจากแรงเสียดทานตาข่ายเกียร์แรงเสียดทานของแบริ่งและการสูญเสียการปั่นน้ำมันหล่อลื่น หากความร้อนนี้ไม่กระจายอย่างมีประสิทธิภาพอุณหภูมิภายในจะเพิ่มขึ้น
• ผลกระทบอุณหภูมิ: อุณหภูมิภายในที่สูงเกินไปเร่งการลดลงของน้ำมันหล่อลื่นลดอายุการใช้งานซีลและสามารถนำไปสู่การสึกหรอก่อนวัยอันควรหรือความเสียหายของเกียร์และแบริ่ง
• ความสำคัญ:
  • สำหรับ การดำเนินงานหนักอย่างต่อเนื่องความเร็วสูงหรือระยะยาว ความจุความร้อนเป็นพารามิเตอร์การเลือกที่สำคัญ
  • แม้ว่ากระปุกเกียร์ตรงตามความสามารถของแรงบิดและข้อกำหนดการจับคู่ความเฉื่อย แต่ก็ยังคงร้อนเกินไปในระหว่างการทำงานอย่างต่อเนื่องหากความสามารถในการระบายความร้อนไม่เพียงพอ
• การกระจายความร้อน: โดยทั่วไปแล้วความร้อนจะกระจายไปตามพื้นที่ผิวของกล่องเกียร์ผ่านการพาความร้อนตามธรรมชาติหรือบางครั้งผ่านระบบทำความเย็นแบบบังคับเช่นพัดลม ผู้ผลิตจัดทำแผนภูมิความจุความร้อนหรือข้อมูลเพื่อช่วยให้ผู้ใช้ประเมินสิ่งนี้

5. การจับคู่เกียร์กับแอปพลิเคชัน

การเลือกกระปุกเกียร์ดาวเคราะห์เป็นกระบวนการวนซ้ำที่เกี่ยวข้องกับการแลกเปลี่ยนและการเพิ่มประสิทธิภาพของปัจจัยทั้งหมดที่กล่าวถึงข้างต้น

1. กำหนดข้อกำหนดของแอปพลิเคชัน: ระบุอย่างชัดเจนถึงแรงบิดออกความเร็วความเร็วความแม่นยำวัฏจักรหน้าที่และสภาพแวดล้อม
2. การคำนวณเบื้องต้น: ขึ้นอยู่กับความต้องการแรงบิดและความเร็วในขั้นต้นกำหนดอัตราส่วนเกียร์ที่ต้องการ
3. ใช้ปัจจัยบริการ: ปรับความต้องการแรงบิดโดยใช้ปัจจัยการบริการที่เหมาะสมตามประเภทโหลดและเงื่อนไขการทำงาน
4. การจับคู่ความเฉื่อย: ประเมินความเฉื่อยโหลดและสะท้อนให้เห็นถึงเพลามอเตอร์ผ่านอัตราส่วนเกียร์เพื่อให้แน่ใจว่าการจับคู่ที่ดีกับความเฉื่อยของมอเตอร์
5. ตรวจสอบความสามารถในการระบายความร้อน: โดยเฉพาะอย่างยิ่งสำหรับการทำงานอย่างต่อเนื่องตรวจสอบให้แน่ใจว่ากำลังการผลิตความร้อนของกล่องเกียร์ที่เลือกนั้นเพียงพอที่จะกระจายความร้อนที่สร้างขึ้น
6. ข้อกำหนดความถูกต้อง: ขึ้นอยู่กับความต้องการของแอปพลิเคชันสำหรับความแม่นยำในการวางตำแหน่งให้เลือกกระปุกเกียร์ที่มีคลาสแบ็คแลชที่เหมาะสม
7. ความเหมาะสมด้านสิ่งแวดล้อม: ตรวจสอบคะแนนการป้องกัน IP ช่วงอุณหภูมิการทำงานและข้อกำหนดด้านสิ่งแวดล้อมอื่น ๆ
8. ขนาดและการติดตั้ง: ยืนยันขนาดทางกายภาพของกล่องเกียร์พอดีภายในพื้นที่ที่มีอยู่และรูปแบบการติดตั้งตรงตามข้อกำหนดการออกแบบ
9. ปรึกษาผู้ผลิต: การเลือกขั้นสุดท้ายควรรวมข้อกำหนดทางเทคนิคโดยละเอียดเส้นโค้งประสิทธิภาพและคู่มือการเลือกที่จัดทำโดยผู้ผลิต บ่อยครั้งที่วิศวกรของผู้ผลิตสามารถให้คำแนะนำจากผู้เชี่ยวชาญที่เหมาะกับแอปพลิเคชันเฉพาะของคุณ

ปัจจัยสำคัญสำหรับภาพรวมการเลือกกล่องเกียร์ดาวเคราะห์

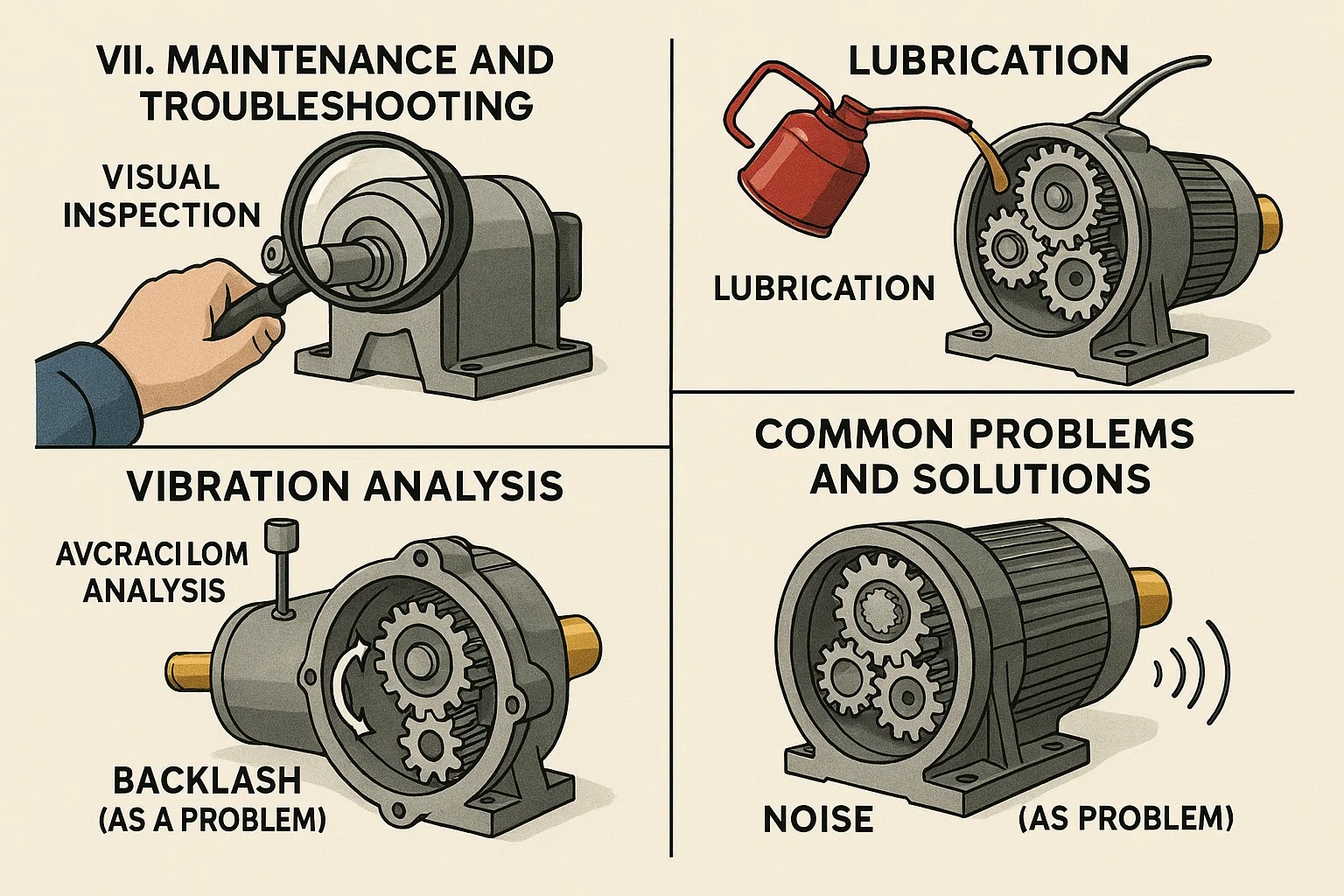

vii. การบำรุงรักษาและการแก้ไขปัญหา

1. งานบำรุงรักษาปกติ

การบำรุงรักษาเชิงรุกและกำหนดเวลานั้นมีประสิทธิภาพมากกว่าการซ่อมแซมปฏิกิริยา ระบบการบำรุงรักษาทั่วไปสำหรับกล่องเกียร์ของดาวเคราะห์ควรรวมถึง:

• การตรวจสอบด้วยภาพ: ตรวจสอบกล่องเกียร์สำหรับสัญญาณของความเสียหายภายนอกอย่างสม่ำเสมอตัวยึดหลวมการสั่นสะเทือนที่ผิดปกติหรือการรั่วไหลของน้ำมันรอบซีลและข้อต่อ ด้านนอกของกระปุกเกียร์ที่สะอาดยังช่วยในการกระจายความร้อนที่มีประสิทธิภาพ
• การตรวจสอบระดับน้ำมันหล่อลื่น: ตรวจสอบระดับน้ำมันหล่อลื่นเป็นระยะ สำหรับหน่วยหล่อลื่นน้ำมันสิ่งนี้อาจเกี่ยวข้องกับก้านวัดหรือกระจกมองเห็น สำหรับหน่วยหล่อลื่นจาระบีตรวจสอบให้แน่ใจว่าการติดตั้งไขมันนั้นสามารถเข้าถึงได้และชัดเจน
• การประเมินสภาพน้ำมันหล่อลื่น: ตรวจสอบสีความชัดเจนและความสอดคล้องของน้ำมันหล่อลื่น สัญญาณใด ๆ ของการเปลี่ยนสี (มืด), เมฆมาก (การปนเปื้อนของน้ำ) หรืออนุภาคโลหะบ่งบอกถึงความจำเป็นในการเปลี่ยนแปลงน้ำมันหล่อลื่นทันทีและการตรวจสอบเพิ่มเติม
• การตรวจสอบความหนาแน่นของตัวยึด: เมื่อเวลาผ่านไปการสั่นสะเทือนอาจทำให้สลักเกลียวติดตั้งและคัปปลิ้งคัปปลิ้งคลาย ตรวจสอบอย่างสม่ำเสมอและท็อปสลักเกลียวที่สำคัญทั้งหมดตามข้อกำหนดของผู้ผลิต การเชื่อมต่อที่หลวมสามารถนำไปสู่การเยื้องศูนย์การสึกหรอที่เพิ่มขึ้นและเสียงรบกวน
• การทำความสะอาด: ทำให้กล่องเกียร์ภายนอกปราศจากฝุ่นสิ่งสกปรกและเศษซาก การสะสมสามารถทำหน้าที่เป็นชั้นฉนวนขัดขวางการกระจายความร้อนและอาจนำไปสู่ความร้อนสูงเกินไป

2. การหล่อลื่น

การหล่อลื่นเป็นปัจจัยที่สำคัญที่สุดเพียงปัจจัยเดียวในการยืนยาวและประสิทธิภาพของกล่องเกียร์ของดาวเคราะห์ มันทำหน้าที่หลายฟังก์ชั่นสำคัญ:

• ลดแรงเสียดทานและการสึกหรอ: สร้างฟิล์มป้องกันระหว่างชิ้นส่วนที่เคลื่อนไหว (เกียร์แบริ่ง) ป้องกันการสัมผัสโลหะกับโลหะ

• กระจายความร้อน: นำความร้อนที่เกิดจากแรงเสียดทานช่วยรักษาอุณหภูมิการทำงานที่ดีที่สุด

• ป้องกันการกัดกร่อน: ก่อตัวเป็นอุปสรรคต่อความชื้นและสารกัดกร่อนป้องกันการเกิดสนิมและการเสื่อมสภาพของส่วนประกอบภายใน

• ทำความสะอาด: ช่วยในการพกพาอนุภาคที่สึกหรอทำให้พื้นผิวภายในสะอาด

• ประเภทของน้ำมันหล่อลื่น:

  • จาระบี: โดยทั่วไปจะใช้สำหรับกระปุกเกียร์ขนาดเล็กปิดผนึกหรือความเร็วต่ำ มันให้คุณสมบัติการปิดผนึกที่ดีและสามารถทำงานในทิศทางที่หลากหลาย อย่างไรก็ตามมีความสามารถในการระบายความร้อนน้อยกว่าน้ำมัน
  • น้ำมัน: ที่ต้องการสำหรับแอพพลิเคชั่นที่มีขนาดใหญ่กว่าความเร็วสูงหรือสูงกว่าเนื่องจากความสามารถในการทำความเย็นและการทำความสะอาดที่เหนือกว่า ความหนืดที่แตกต่างกันมีอยู่บนพื้นฐานของความเร็วอุณหภูมิและโหลด

• วิธีการหล่อลื่น:

  • การหล่อลื่นของไขมัน: นำไปใช้ผ่านอุปกรณ์จาระบีตามช่วงเวลาที่กำหนด
  • การหล่อลื่นอ่างน้ำมัน: เกียร์จมอยู่ใต้น้ำบางส่วนในอ่างเก็บน้ำน้ำมันสาดน้ำมันลงบนส่วนประกอบ
  • การหล่อลื่นสาด: คล้ายกับอ่างน้ำมัน แต่ต้องอาศัยการเคลื่อนที่ของเกียร์เพื่อสาดน้ำมัน
  • การหล่อลื่นบังคับ (การไหลเวียนของน้ำมัน): ใช้สำหรับกระปุกเกียร์ขนาดใหญ่ที่มีกำลังสูงซึ่งมีการสูบน้ำมันผ่านระบบกรองและระบายความร้อน

• กำหนดการหล่อลื่น: ยึดติดกับไฟล์ คำแนะนำของผู้ผลิต - ซึ่งรวมถึง:

  • การเติม/การเปลี่ยนแปลงเริ่มต้น: มักจะต้องใช้หลังจากช่วงพักเริ่มต้น
  • ช่วงเวลาการเปลี่ยนแปลงปกติ: ขึ้นอยู่กับชั่วโมงการทำงานอุณหภูมิโหลดและประเภทของน้ำมันหล่อลื่น
  • การเติมเงิน: สำหรับระบบที่อนุญาตให้รักษาระดับน้ำมันหล่อลื่นที่ถูกต้องเป็นสิ่งจำเป็น

3. การวิเคราะห์การสั่นสะเทือน

การวิเคราะห์การสั่นสะเทือน เป็นเทคนิคการบำรุงรักษาทำนายที่ทรงพลังที่ใช้ในการตรวจจับสัญญาณเริ่มต้นของการสึกหรอความเสียหายหรือการเยื้องศูนย์ภายในกล่องเกียร์มักจะนานก่อนที่เสียงรบกวนเสียงหรือความล้มเหลวที่สำคัญจะเกิดขึ้น

• วัตถุประสงค์: เพื่อตรวจสอบ "สุขภาพ" ของกล่องเกียร์โดยการวิเคราะห์ลายเซ็นการสั่นสะเทือนที่เป็นเอกลักษณ์ การเปลี่ยนแปลงในลายเซ็นนี้บ่งบอกถึงปัญหาการพัฒนา
• มันทำงานอย่างไร: เซ็นเซอร์ (เครื่องเร่งความเร็ว) ติดอยู่กับตัวเรือนกระปุกเกียร์เพื่อวัดการสั่นสะเทือน การวัดเหล่านี้จะถูกวิเคราะห์สำหรับความถี่และแอมพลิจูดเฉพาะที่สอดคล้องกับส่วนประกอบภายในต่างๆ (เช่นฟันเกียร์เฉพาะแบริ่งแบริ่ง)
• สิ่งที่ตรวจพบ:
  • แบริ่งสึกหรอ: เพิ่มการสั่นสะเทือนที่ความถี่เฉพาะที่เกี่ยวข้องกับองค์ประกอบแบริ่ง (ลูก/ลูกกลิ้ง, การแข่งขันด้านใน, การแข่งขันด้านนอก, กรง)
  • ข้อบกพร่องของฟันเกียร์: บิ่นหลุมหรือสวมใส่บนฟันเกียร์สร้างรูปแบบการสั่นสะเทือนที่เป็นเอกลักษณ์
  • การเยื้องศูนย์: การจัดแนวเพลาหรือปัญหาการติดตั้งอาจทำให้เกิดการสั่นสะเทือนลักษณะ
  • ความไม่สมดุล: ส่วนประกอบการหมุนที่ไม่สมดุลสามารถนำไปสู่การสั่นสะเทือนที่เพิ่มขึ้น
  • คลาย: ส่วนประกอบที่หลวมอาจทำให้เกิดการสั่นสะเทือนเหมือนแรงกระแทก
• ประโยชน์:
  • การหยุดทำงานที่ไม่ได้วางแผนลดลง: ช่วยให้การซ่อมแซมตามกำหนดเวลาระหว่างหน้าต่างบำรุงรักษาตามแผนที่วางไว้ป้องกันความล้มเหลวของหายนะ
  • กำหนดการบำรุงรักษาที่ดีที่สุด: เปลี่ยนจากการบำรุงรักษาตามเวลาเป็นตามเงื่อนไขลดการแทรกแซงที่ไม่จำเป็น
  • Extended Component Life: การแก้ไขปัญหาเล็กน้อยในช่วงต้นป้องกันไม่ให้พวกเขาเพิ่มขึ้นเป็นปัญหาที่สำคัญ

4. ปัญหาและการแก้ปัญหาทั่วไป

การแก้ไขปัญหากระปุกเกียร์ของดาวเคราะห์มักจะเริ่มต้นด้วยการสังเกตอาการอย่างระมัดระวัง (เสียง, ความร้อน, การรั่วไหล, ประสิทธิภาพที่ลดลง) จากนั้นจึง จำกัด สาเหตุที่เป็นไปได้อย่างเป็นระบบ ปรึกษาคู่มือทางเทคนิคของกล่องเกียร์ก่อนเสมอ

5. backlash (เป็นปัญหา)

ในขณะที่ฟันเฟืองบางตัวเป็นเรื่องปกติสำหรับรถไฟเกียร์ใด ๆ เพิ่มแบ็คแลช มักจะบ่งบอกถึงการสึกหรอหรือความเสียหาย

• สาเหตุ:
  • การสึกหรอปกติ: ตลอดระยะเวลาการใช้งานที่ขยายออกไปพื้นผิวฟันและการฝึกปรือแบริ่งสามารถเพิ่มขึ้นเรื่อย ๆ
  • แบริ่งสึกหรอ: ตลับลูกปืนที่สวมใส่ช่วยให้เพลาเคลื่อนที่ได้เพิ่มขึ้นโดยเพิ่มการกวาดล้างที่มีประสิทธิภาพระหว่างฟันเกียร์
  • การสึกหรอ/ความเสียหายของฟันเกียร์: การสึกหรอหรือการสึกหรอบนฟันเกียร์มากเกินไปจะเพิ่มการเล่นโดยตรง
  • การประกอบที่ไม่เหมาะสม: สลักเกลียวที่ไม่ถูกต้องหรือการติดตั้งที่ไม่เหมาะสมในระหว่างการประกอบหรือซ่อมแซมเริ่มต้น
  • โหลดเกินพิกัด/ช็อต: โหลดฉับพลันมากเกินไปอาจทำให้เสียรูปหรือสร้างความเสียหายให้กับฟันเกียร์และแบริ่ง
• อาการ: การเคลื่อนไหวกระตุกหรือไม่แน่นอนในระหว่างการเปลี่ยนแปลงทิศทางลดความแม่นยำในการวางตำแหน่งในการใช้งานที่แม่นยำเพิ่มเสียงรบกวน (clunking หรือเคาะระหว่างการกลับรายการ)
• วิธีแก้ปัญหา:
  • สำหรับกระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำสูงส่วนใหญ่การเพิ่มขึ้นของฟันเฟืองมักจะหมายถึง เปลี่ยนเกียร์ เนื่องจากส่วนประกอบภายในไม่ได้ออกแบบมาสำหรับการปรับหรือซ่อมแซมภาคสนาม
  • ในกล่องเกียร์อุตสาหกรรมขนาดใหญ่ที่ให้บริการส่วนประกอบที่สึกหรอ (เกียร์, ตลับลูกปืน) อาจเปลี่ยนได้โดยช่างที่มีคุณสมบัติเหมาะสม
  • ตรวจสอบให้แน่ใจว่ามีการจัดเรียงการติดตั้งและการเชื่อมต่อที่เหมาะสมเพื่อแยกแยะสาเหตุภายนอก

6. เสียง (เป็นปัญหา)

เสียงรบกวนที่ผิดปกติจากกระปุกเกียร์ดาวเคราะห์เป็นตัวบ่งชี้ที่แข็งแกร่งของปัญหาพื้นฐาน ประเภทของเสียงรบกวนมักจะบอกใบ้ถึงปัญหา

• สาเหตุ:
  • น้ำมันหล่อลื่นไม่เพียงพอหรือปนเปื้อน: การขาดฟิล์มน้ำมันหล่อลื่นหรืออนุภาคขัดในน้ำมัน/ไขมันนำไปสู่การเสียดสีและเสียงบดที่เพิ่มขึ้น
  • แบริ่งที่สวมใส่หรือเสียหาย: ผลิตเสียงหอนฮัมเพลงหรือการบดขึ้นอยู่กับประเภทและขอบเขตของการสึกหรอ
  • ฟันเกียร์ที่เสียหาย: การบิ่น, หลุมหรือฟันที่หักอาจทำให้เกิดการกระแทก, clunking หรือเสียงบดที่ไม่สม่ำเสมอ
  • การเยื้องศูนย์: ระหว่างมอเตอร์และเกียร์หรือกระปุกเกียร์และโหลดที่ขับเคลื่อนอาจทำให้เกิดการสั่นสะเทือนและเสียงรบกวนมากเกินไป
  • การโอเวอร์โหลด: การทำงานที่เกินความจุที่ได้รับการจัดอันดับนำไปสู่ความเครียดความร้อนและเสียงที่เพิ่มขึ้น
  • เสียงก้อง: หากความถี่ในการใช้งานตรงกับความถี่ธรรมชาติของเครื่องมันสามารถขยายการสั่นสะเทือนและเสียงรบกวน
• อาการ: เสียงหอน, ฮัมเพลง, บด, clunking, เคาะ, rattling
• วิธีแก้ปัญหา:
  • ตรวจสอบ/แทนที่น้ำมันหล่อลื่น: ตรวจสอบให้แน่ใจว่าประเภทระดับและความสะอาดที่ถูกต้อง
  • ตรวจสอบการสวมใส่: ฟังพื้นที่ต่าง ๆ พิจารณาการวิเคราะห์การสั่นสะเทือนเพื่อระบุแหล่งที่มา (ตลับลูกปืนเกียร์)
  • ปรับใหม่: ตรวจสอบและแก้ไขการเยื้องศูนย์ในรถไฟขับเคลื่อน
  • ลดภาระ: ตรวจสอบให้แน่ใจว่ากระปุกเกียร์ไม่ทำงานเกินกว่าการจัดอันดับแรงบิดอย่างต่อเนื่องหรือไม่ต่อเนื่อง
  • การแยกตัว: ใช้การติดตั้งการสั่นสะเทือนหากเสียงเกิดจากการสั่นพ้องหรือการสั่นสะเทือนแบบส่งผ่าน

ปัญหาเกี่ยวกับกล่องเกียร์ของดาวเคราะห์ส่วนกลางสาเหตุและการแก้ปัญหา

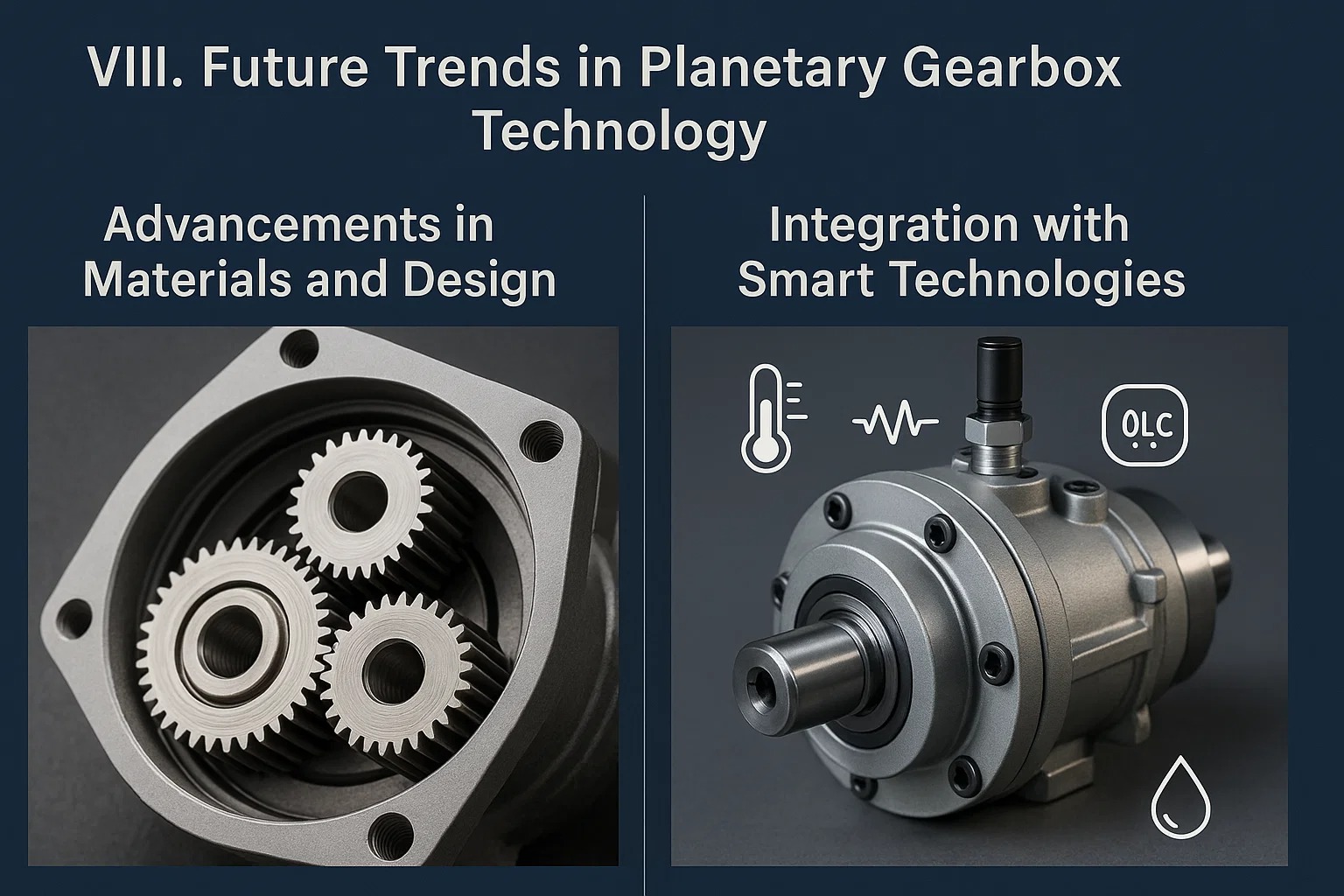

VIII แนวโน้มในอนาคตในเทคโนโลยีกล่องเกียร์ดาวเคราะห์

สาขาการส่งพลังงานมีการพัฒนาอย่างต่อเนื่องโดยได้รับแรงหนุนจากความต้องการที่เพิ่มขึ้นเพื่อประสิทธิภาพที่สูงขึ้นประสิทธิภาพที่มากขึ้นความฉลาดที่เพิ่มขึ้นและการพัฒนาความยั่งยืนในอุตสาหกรรม เทคโนโลยีกล่องเกียร์ของดาวเคราะห์อยู่ในระดับแนวหน้าของวิวัฒนาการนี้โดยมีแนวโน้มสำคัญหลายประการที่สร้างอนาคต

1. ความก้าวหน้าในวัสดุและการออกแบบ

นวัตกรรมในด้านวิทยาศาสตร์วัสดุและวิธีการออกแบบกำลังผลักดันขอบเขตของกระปุกเกียร์ของดาวเคราะห์ที่สามารถบรรลุได้:

• วัสดุขั้นสูง:
  • วัสดุอัตราส่วนความแข็งแรงต่อน้ำหนักสูงขึ้น: การวิจัยเกี่ยวกับโลหะผสมเหล็กเซรามิกและวัสดุคอมโพสิตใหม่มีจุดมุ่งหมายเพื่อผลิตเกียร์และตัวเรือนที่มีน้ำหนักเบากว่า สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับการบินและอวกาศยานยนต์ (โดยเฉพาะ EVs) และหุ่นยนต์ที่การลดน้ำหนักส่งผลกระทบโดยตรงต่อประสิทธิภาพและประสิทธิภาพการใช้พลังงาน
  • ปรับปรุงการรักษาพื้นผิวและการเคลือบ: เทคนิคการชุบแข็งพื้นผิวใหม่ (เช่นไนไตรด์ขั้นสูง, คาร์โบไฮเดรต) และการเคลือบผิวที่ทนต่อการสวมใส่สูง (เช่น DLC-คาร์บอนเหมือนเพชร) กำลังได้รับการพัฒนา สิ่งเหล่านี้ช่วยเพิ่มความทนทานของฟันเกียร์ลดการสูญเสียแรงเสียดทานและยืดอายุการใช้งานของส่วนประกอบแม้จะอยู่ภายใต้การโหลดที่รุนแรงหรือในสภาพแวดล้อมที่ท้าทาย
  • วัสดุอัจฉริยะ: ในขณะที่ยังคงอยู่ในการวิจัยส่วนใหญ่การบูรณาการที่เป็นไปได้ของวัสดุอัจฉริยะที่สามารถปรับให้เข้ากับเงื่อนไขที่เปลี่ยนแปลง (เช่นการหล่อลื่นด้วยตนเองคุณสมบัติการรักษาตนเอง) สามารถปฏิวัติการบำรุงรักษากล่องเกียร์และอายุยืนได้
• รูปทรงเรขาคณิตและการออกแบบฟันที่ดีที่สุด:
  • การจำลองและการวิเคราะห์ขั้นสูง: เครื่องมือการคำนวณที่ทันสมัยเช่นการวิเคราะห์องค์ประกอบไฟไนต์ (FEA) และพลวัตการคำนวณของเหลว (CFD) ช่วยให้วิศวกรสามารถสร้างแบบจำลองอย่างแม่นยำและจำลองการติดตั้งเกียร์การกระจายความเครียดและการไหลของการหล่อลื่น สิ่งนี้นำไปสู่โปรไฟล์ฟันเกียร์ที่เหมาะสมและรูปทรงเรขาคณิตที่ช่วยลดความเข้มข้นของความเครียดปรับปรุงการแชร์โหลดลดเสียงรบกวนและเพิ่มประสิทธิภาพสูงสุด
  • การปรับเปลี่ยนภูมิประเทศ: การออกแบบ micro-topographies เฉพาะบนพื้นผิวฟันสามารถปรับปรุงการก่อตัวของฟิล์มหล่อลื่นลดแรงเสียดทานและเพิ่มความต้านทานการสึกหรอ
• การผลิตสารเติมแต่ง (การพิมพ์ 3 มิติ):
  • รูปทรงเรขาคณิตที่ซับซ้อน: การพิมพ์ 3 มิติช่วยให้การสร้างโครงสร้างภายในที่ซับซ้อนสูงภายในกล่องเกียร์เช่นช่องระบายความร้อนแบบบูรณาการการออกแบบที่มีน้ำหนักเบาที่เหมาะสมที่สุดหรือแม้กระทั่งรูปทรงเกียร์ใหม่ที่เป็นไปไม่ได้ที่จะผลิตด้วยวิธีการตัดเฉือนแบบดั้งเดิม
  • การสร้างต้นแบบและการปรับแต่งอย่างรวดเร็ว: เทคโนโลยีนี้อำนวยความสะดวกในการสร้างต้นแบบอย่างรวดเร็วของการออกแบบใหม่และช่วยให้การผลิตกระปุกเกียร์ดาวเคราะห์ที่ปรับแต่งได้สูงสำหรับแอพพลิเคชั่นเฉพาะโดยไม่มีค่าใช้จ่ายเครื่องมือที่กว้างขวาง

2. การรวมเข้ากับเทคโนโลยีอัจฉริยะ

การบรรจบกันของวิศวกรรมเครื่องกลด้วยเทคโนโลยีดิจิตอลกำลังเปลี่ยนกล่องเกียร์ดาวเคราะห์ให้กลายเป็นส่วนประกอบ "อัจฉริยะ" ที่สามารถตรวจสอบตนเองและการทำงานที่ชาญฉลาด

• เซ็นเซอร์แบบรวม: กล่องเกียร์ในอนาคตจะมีเซ็นเซอร์ฝังตัวมากขึ้นสำหรับการตรวจสอบพารามิเตอร์ที่สำคัญเช่น::
  • อุณหภูมิ: ที่จุดภายในต่าง ๆ เพื่อตรวจจับความร้อนสูงเกินไป
  • การสั่นสะเทือน: เพื่อระบุสัญญาณเริ่มต้นของการสึกหรอของแบริ่งหรือความเสียหายของเกียร์
  • ความเร็วและแรงบิด: สำหรับการติดตามประสิทธิภาพและการตรวจจับโอเวอร์โหลด
  • คุณภาพน้ำมันหล่อลื่น: เซ็นเซอร์ที่สามารถตรวจจับการปนเปื้อนหรือการย่อยสลายของน้ำมันหล่อลื่น
• ปัญญาประดิษฐ์ (AI) และการเรียนรู้ของเครื่อง (ML):
  • การบำรุงรักษาทำนาย: อัลกอริทึม AI วิเคราะห์ข้อมูลจากเซ็นเซอร์แบบรวมเพื่อทำนายความล้มเหลวที่อาจเกิดขึ้นก่อนที่จะเกิดขึ้นทำให้สามารถบำรุงรักษาเชิงรุกและลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้ รูปแบบการเรียนรู้ของเครื่องสามารถระบุความผิดปกติที่ละเอียดอ่อนในรูปแบบการทำงานที่การวิเคราะห์ของมนุษย์อาจพลาด
  • การเพิ่มประสิทธิภาพประสิทธิภาพ: AI สามารถวิเคราะห์สภาพการทำงานและปรับพารามิเตอร์ (หากระบบอนุญาต) เพื่อเพิ่มประสิทธิภาพประสิทธิภาพหรือยืดอายุการใช้งานส่วนประกอบ
  • การตรวจจับความผิดปกติ: ตั้งค่าสถานะสภาพการทำงานที่ผิดปกติอย่างรวดเร็วซึ่งเบี่ยงเบนจากพฤติกรรมปกติ
• เทคโนโลยีคู่ดิจิตอล:
  • แบบจำลองเสมือนจริง: การสร้าง "Digital Twin" เสมือนจริงของกล่องเกียร์ทางกายภาพช่วยให้สามารถจำลองแบบเรียลไทม์การทำนายประสิทธิภาพและการทดสอบเสมือนจริงของสถานการณ์ที่แตกต่างกันโดยไม่ส่งผลกระทบต่อหน่วยทางกายภาพจริง
  • การวินิจฉัยขั้นสูง: Digital Twin สามารถประมวลผลข้อมูลแบบเรียลไทม์จากกล่องเกียร์ทางกายภาพเพื่อให้การวินิจฉัยและการพยากรณ์โรคที่แม่นยำสูง

3. การตรวจสอบเงื่อนไข

การตรวจสอบเงื่อนไข (CM) เป็นรากฐานที่สำคัญของเทคโนโลยีกล่องเกียร์อัจฉริยะการเปลี่ยนกลยุทธ์การบำรุงรักษาจากปฏิกิริยาหรืออิงตามเวลาไปจนถึงการทำนายและตามเงื่อนไข

• คำนิยาม: การตรวจสอบเงื่อนไขเกี่ยวข้องกับการสังเกตสถานะของกระปุกเกียร์ดาวเคราะห์และส่วนประกอบอย่างต่อเนื่องหรือเป็นระยะเพื่อระบุการเปลี่ยนแปลงที่อาจบ่งบอกถึงความผิดพลาดในการพัฒนาหรือการเสื่อมสภาพของประสิทธิภาพ
• วิธีการ:
  • การวิเคราะห์การสั่นสะเทือน: (ตามรายละเอียดในส่วนที่ 7) ยังคงเป็นเครื่องมือหลักตรวจจับปัญหาเช่นการสึกหรอของแบริ่งข้อบกพร่องของฟันเกียร์และความไม่สมดุล
  • การตรวจสอบอุณหภูมิ: การติดตามอุณหภูมิภายในและภายนอกเพื่อระบุความร้อนที่เกิดจากแรงเสียดทานซึ่งบ่งบอกถึงปัญหาการหล่อลื่นที่อาจเกิดขึ้นหรือการโอเวอร์โหลด
  • การวิเคราะห์น้ำมัน: การวิเคราะห์ห้องปฏิบัติการของตัวอย่างน้ำมันหล่อลื่นเพื่อตรวจจับอนุภาคการสึกหรอการปนเปื้อน (เช่นน้ำเชื้อเพลิง) และการย่อยสลายน้ำมันหล่อลื่นให้ข้อมูลเชิงลึกเกี่ยวกับสุขภาพของส่วนประกอบภายใน
  • การปล่อยอะคูสติก (AE): การฟังเสียงความถี่สูงที่เกิดจากความผิดพลาดเริ่มต้นเช่นการแพร่กระจายรอยแตกหรือความเสียหายของพื้นผิว
• ประโยชน์: การบำรุงรักษาเชิงรุกลดเวลาหยุดทำงานที่ไม่ได้กำหนดไว้การใช้งานสินทรัพย์ที่เพิ่มขึ้นตารางการซ่อมแซมที่ดีที่สุดอายุการใช้งานส่วนประกอบที่ขยายออกไปและความปลอดภัยในการปฏิบัติงานที่เพิ่มขึ้น

4. การรวม IoT

ที่ Internet of Things (IoT) เชื่อมต่อกล่องเกียร์ดาวเคราะห์เข้ากับระบบนิเวศดิจิตอลที่กว้างขึ้นเปิดใช้งานการตรวจสอบระยะไกลการตัดสินใจที่ขับเคลื่อนด้วยข้อมูลและการรวมเข้ากับโรงงานอัจฉริยะ (อุตสาหกรรม 4.0)

• การเชื่อมต่อ: กล่องเกียร์จะติดตั้งโมดูลการสื่อสารมากขึ้น (เช่น Wi-Fi, เซลลูลาร์, อีเธอร์เน็ต) เพื่อส่งข้อมูลเซ็นเซอร์ไปยังเกตเวย์ท้องถิ่นหรือแพลตฟอร์มบนคลาวด์
• การตรวจสอบและควบคุมระยะไกล: ผู้ประกอบการและทีมงานบำรุงรักษาสามารถตรวจสอบสุขภาพของกระปุกเกียร์ตัวชี้วัดประสิทธิภาพและรับการแจ้งเตือนจากทุกที่อำนวยความสะดวกในการวินิจฉัยระยะไกลและอาจปรับการปรับระยะไกล
• ข้อมูลเชิงลึกที่ขับเคลื่อนด้วยข้อมูล: ข้อมูลจำนวนมหาศาลที่รวบรวมได้เปิดใช้งานการวิเคราะห์ที่ซับซ้อนให้ข้อมูลเชิงลึกที่ลึกซึ้งยิ่งขึ้นเกี่ยวกับประสิทธิภาพของกล่องเกียร์การระบุแนวโน้มการเพิ่มประสิทธิภาพพารามิเตอร์การดำเนินงานและสนับสนุนการริเริ่มการปรับปรุงอย่างต่อเนื่อง
• การรวมเข้ากับระบบองค์กร: กระปุกเกียร์ที่เปิดใช้งาน IoT สามารถรวมเข้ากับระบบการวางแผนทรัพยากรองค์กร (ERP) ระบบการดำเนินการผลิต (MES) และระบบการจัดการการบำรุงรักษาด้วยคอมพิวเตอร์ช่วย (CMMS) สร้างมุมมองแบบองค์รวมของการดำเนินงานและความต้องการการบำรุงรักษาของโรงงาน

แนวโน้มเหล่านี้ชี้ให้เห็นถึงอนาคตที่กล่องเกียร์ของดาวเคราะห์ไม่ได้เป็นเพียงส่วนประกอบเชิงกลเท่านั้น แต่ยังมีระบบอัจฉริยะเชื่อมต่อและรับรู้ด้วยตนเองซึ่งมีส่วนสำคัญต่อประสิทธิภาพความน่าเชื่อถือและระบบอัตโนมัติของกระบวนการอุตสาหกรรม

สรุป: สรุปผลประโยชน์และการใช้งานของกล่องเกียร์ของดาวเคราะห์

คู่มือเชิงลึกนี้ได้สำรวจโลกที่ซับซ้อนของกระปุกเกียร์ดาวเคราะห์ตั้งแต่หลักการทำงานพื้นฐานไปจนถึงแอพพลิเคชั่นที่หลากหลายและข้อได้เปรียบที่ลึกซึ้ง เราได้สำรวจว่าระบบเครื่องจักรกลที่ชาญฉลาดเหล่านี้โดดเด่นด้วยเกียร์ดวงอาทิตย์กลางของพวกเขาเฟืองดาวเคราะห์ที่โคจรรอบและอุปกรณ์วงแหวนรอบนอกเปลี่ยนพลังการหมุนเพื่อตอบสนองความต้องการของอุตสาหกรรมสมัยใหม่

เราได้เห็นแล้วว่าความแข็งแกร่งหลักของกระปุกเกียร์ดาวเคราะห์อยู่ในความสามารถในการส่งมอบของพวกเขา ความหนาแน่นแรงบิดสูงเป็นพิเศษ ภายใน รอยเท้าขนาดกะทัดรัดอย่างน่าทึ่ง - การออกแบบที่ไม่เหมือนใครนี้ช่วยให้การกระจายโหลดที่มีประสิทธิภาพผ่านตาข่ายเกียร์หลายตัวส่งผลให้เกิด ประสิทธิภาพการส่งพลังงานที่เหนือกว่า และ ฟันเฟืองน้อยที่สุด ซึ่งเป็นสิ่งสำคัญสำหรับการควบคุมความแม่นยำ ประโยชน์โดยธรรมชาติเหล่านี้แยกแยะพวกเขาออกจากโซลูชันเกียร์ธรรมดาทำให้พวกเขาเป็นรากฐานที่สำคัญของเครื่องจักรที่มีประสิทธิภาพสูง

ความเก่งกาจของกระปุกเกียร์ดาวเคราะห์นั้นเห็นได้ชัดในการยอมรับอย่างกว้างขวางในหลายภาคส่วน จากการเคลื่อนไหวที่แม่นยำของ ระบบอัตโนมัติอุตสาหกรรม และข้อต่อที่ชัดเจนของ หุ่นยนต์ ตามความต้องการที่แข็งแกร่งของ การบินและอวกาศ และ ระบบส่งสัญญาณยานยนต์ พวกเขาขาดไม่ได้ บทบาทของพวกเขาขยายไปถึงภาคพลังงาน กังหันลม และสร้างความมั่นใจในการวางตำแหน่งที่แม่นยำของ ระบบติดตามแสงอาทิตย์ และเพิ่มประสิทธิภาพประสิทธิภาพใน เครื่องจักรบรรจุภัณฑ์และการพิมพ์ - โดยไม่คำนึงถึงแอปพลิเคชันกล่องเกียร์ของดาวเคราะห์ให้แรงที่จำเป็นลดความเร็วและความแม่นยำในการขับเคลื่อนความคืบหน้า

นอกจากนี้เราได้สัมผัสกับวิวัฒนาการอย่างต่อเนื่องของเทคโนโลยีนี้ซึ่งขับเคลื่อนด้วยความก้าวหน้าในวัสดุเทคนิคการผลิตและการรวมเทคโนโลยีอัจฉริยะ อนาคตสัญญาว่าจะมีกล่องเกียร์ที่ชาญฉลาดเชื่อมโยงและมีประสิทธิภาพยิ่งขึ้น การตรวจสอบสภาพ และ ความสามารถของ IoT ผลักดันขอบเขตของการบำรุงรักษาทำนายและการเพิ่มประสิทธิภาพการดำเนินงาน

ในสาระสำคัญกล่องเกียร์ของดาวเคราะห์เป็นมากกว่าส่วนประกอบสำหรับการลดความเร็วหรือการคูณแรงบิด พวกเขามีความสำคัญอย่างยิ่งต่อความแม่นยำพลังและประสิทธิภาพในโลกที่พึ่งพาเครื่องจักรขั้นสูงมากขึ้นเรื่อย ๆ ในขณะที่อุตสาหกรรมยังคงต้องการประสิทธิภาพที่สูงขึ้นในแพ็คเกจขนาดเล็กและเชื่อถือได้มากขึ้นความเฉลียวฉลาดและประโยชน์ของกระปุกเกียร์ดาวเคราะห์จะช่วยให้มั่นใจได้ว่าบทบาทที่ขาดไม่ได้ในอีกหลายทศวรรษข้างหน้า ความมุ่งมั่นของเราในฐานะผู้ผลิตชั้นนำคือการสร้างสรรค์นวัตกรรมอย่างต่อเนื่องโดยจัดหาโซลูชั่นกล่องเกียร์ที่ทันสมัยซึ่งตอบสนองความต้องการที่พัฒนาขึ้นของลูกค้าของเราและผลักดันอนาคตของการส่งพลังงานเชิงกล
